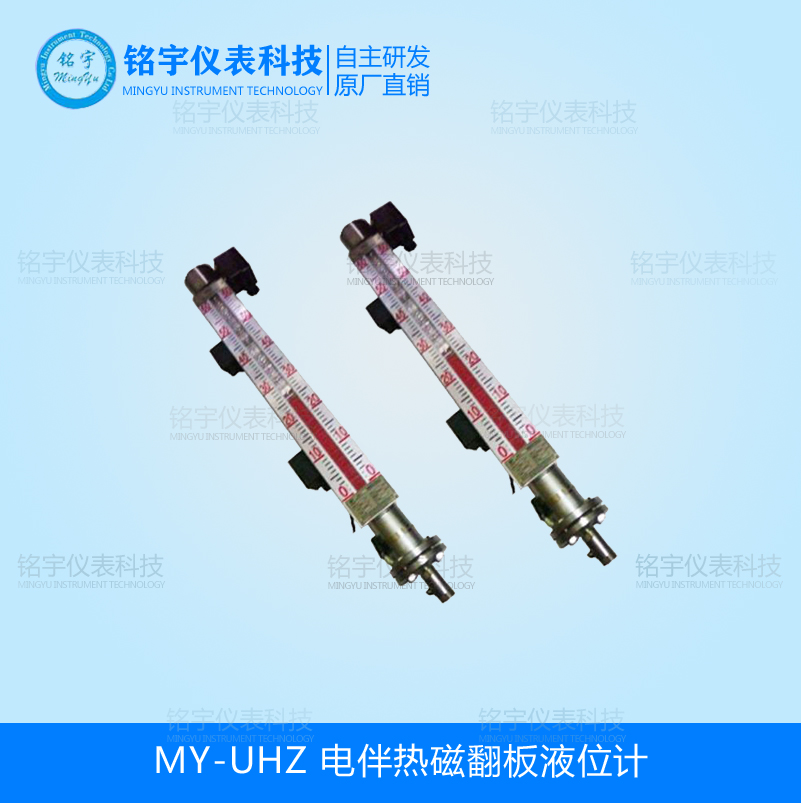

MY-UHZ電伴熱磁翻板液位計可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板（管）液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。
電伴熱磁翻板液位計詳細資料：
電伴熱磁翻板液位計，電加熱磁翻板液位計是在基型的主體外安裝電拌熱源、石棉保溫層，可以保持主體內液體的溫度75℃左右從而使液體正常流動，外側由304不銹鋼板制成外表美觀。電伴熱電加熱磁翻板液位計適用于在低溫環境凝固液體的液體。
MY-UHZ可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。
全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、性、實用性。
|
名稱 |
型號 |
公稱壓力MPa |
介質溫度℃ |
結構特征 |
（規格按上、下閥中心線間距離 |
標準號 |
||||||
|
結構形式 |
材料 |
L=304 |
L=500 |
L=800 |
L=1100 |
L=1400 |
L=1700 |
|||||
|
液位計 |
T2.5 |
2.5 |
-20～+250 |
普通型 |
I（碳鋼） |
△ |
△ |
△ |
△ |
△ |
HG5-1 |
|
|
夾套型 |
I（碳鋼） |
△ |
△ |
△ |
△ |
△ |
||||||
|
T6.3 |
6.3 |
-20～+250 |
普通型 |
I（碳鋼） |
△ |
△ |
△ |
△ |
△ |
HG5-1 |
||
|
夾套型 |
I（碳鋼） |
△ |
△ |
△ |
△ |
△ |
||||||
|
液位計 |
R4.0 |
4.0 |
-20～+250 |
普通型 |
I（碳鋼） |
△ |
△ |
△ |
△ |
△ |
HG5-1 |
|
|
夾套型 |
I（碳鋼） |
△ |
△ |
△ |
△ |
△ |
||||||
|
R0.6 |
0.6 |
-20～+250 |
帶頸襯里 |
III(碳鋼襯里） |
△ |
HG5-1 |
||||||
|
帶頸 |
I（碳鋼） |
△ |
HG5-1 |
|||||||||
|
R |
常壓 |
-20～+250 |
襯里 |
III(碳鋼襯里） |
△ |
HG5-1 |
||||||
|
嵌入聯接 |
I（碳鋼） |
△ |
||||||||||
結構原理：
根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
技術參數：
1、 測量范圍：300～15000mm
2、準確度： ±10mm，±16mm
3、 翻柱直徑：10mm,16mm
4、 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁) 防腐型≤0．6Mpa
5、介質密度（g/cm3）：0.5～2
6、 介質溫度：-20℃ +250℃(特殊要求可達450℃)
7 、介質粘度：≤0.4Pa•S，對于粘度大的介質或溫度低時易結品的介質，可根據用用戶要求選 用加熱型夾套式液位汁。
8、 環境振動：頻率≤25Hz，振幅≤0．5mm
9、 跟隨速度：≤0.08m/s
10、安裝方式：側裝式、頂裝式、底裝式
11、防護等級：IP65
12、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13、傳輸方式：4～20mA 或 開關量
14 、連按法蘭： HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。
顯著特點是液體介質與指示器隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
技術選型:
|
□□ |
配套儀表及附件內容 |
||||||||||
|
O |
盲板法蘭，不配排污閥 |
||||||||||
|
L |
液位計底部配排污閥 |
||||||||||
|
O |
無液位報警開關 |
||||||||||
|
H |
高位報警開關MY-3型，有記憶功能，故障不排除，信號不消除 |
||||||||||
|
L |
低位報警開關MY-4型，有記憶功能，故障不排除，信號不消除 |
||||||||||
|
B |
高位、低位報警開關全配，有記憶功能MY-3型和MY-4型 |
||||||||||
|
G |
高位報警開關，區域型報警MY-1型 |
附DF-1型轉換言放大器壹臺 |
|||||||||
|
D |
低位報警開關，區域型報警MY-1型 |
||||||||||
|
Q |
高位、低位報警開關全配，區域型報警MY-1型貳臺 |
||||||||||
|
S |
高位和低位一體化型報警開關，區域型報警MY-2型 |
||||||||||
|
O |
無液位控制開關 |
||||||||||
|
H |
上限控制開關，單點干簧CK-1型 |
||||||||||
|
L |
下限控制開關，單點干簧CK-1型 |
||||||||||
|
B |
上限、下限控制開關全配，單點干簧CK-1型貳付 |
||||||||||
|
W |
上限、下限控制開關一體化，雙點干簧CK-2型 |
||||||||||
|
T |
上限控制開關，霍爾型傳感器CK-3型 |
||||||||||
|
L |
下限控制開關，霍爾型傳感器CK-4型 |
||||||||||
|
E |
上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 |
||||||||||
|
C |
上限、下限控制開關一體化，霍爾型傳感器CK-4型 |
||||||||||
|
O |
無遠傳變送器裝置 |
||||||||||
|
R |
配LB型捆綁式變送器，輸出二線制4-20mADC |
||||||||||
|
S |
靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC |
||||||||||
|
O |
普通防水型 |
||||||||||
|
B |
本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 |
||||||||||
|
Bd |
隔爆型dⅡCT4 |
||||||||||
|
O |
不配遠傳顯示儀表 |
||||||||||
|
A |
數字、光柱顯示調節報警儀 XGTH-510（豎式） |
||||||||||
|
B |
數字、光柱顯示調節報警儀 XGTA-810（橫式） |
||||||||||
|
C |
數字顯示調節報警儀 XMTA-810（橫式） |
||||||||||
|
E |
雙光柱液位顯示儀 XGH-202（豎式） |
||||||||||
|
D |
智能型液位/容量（重量）顯示調節儀XMT-620（橫式） |
||||||||||
|
-□□□□ |
測量范圍 |
||||||||||
|
-□□ |
介質密度(g/cm3) |
||||||||||
|
- |
D |
開口常壓容器 |
|||||||||
|
□ |
工作壓力(MPa) |
||||||||||
現場安裝及使用：
3.1首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍500mm內不能有磁性，否則會影響液位計正常工作。
3.2液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料，測量范圍>4m時應在容器上加支撐點和液位計上的支撐點連接加固，連接方式有法蘭或連接件。主體安裝必須垂直，誤差<3度。
3.3打開排污法蘭蓋，輕輕放入磁浮子，注意箭頭向上(重端向上)，切莫裝反。裝上密封墊及法蘭蓋，螺絲均勻擰緊。將液位計與容器接口法蘭之間加裝截止閥、密封墊將對接螺絲均勻擰緊。
產品類型
|
|
結構特點 |
接液材質 |
測量范圍 |
適用介質條件 |
法蘭連接 |
重量 |
|||||
|
溫度 |
壓力 |
密度 |
粘度 |
DN |
PN |
基本 |
加長 |
||||
|
C10 |
標準型 |
1Cr18Ni |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.0 |
6 |
5 |
|
C11 |
高壓型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
2.5 |
6 |
6 |
|
|
C12 |
高溫型 |
300- |
-20 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
6.3 |
6 |
6 |
|
|
C13 |
低溫型號 |
300- |
>-40 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7.5 |
|
|
C14 |
液氨、液 |
300- |
-20 |
0-2.45 |
0.45-0.7 |
≤0.05 |
25 |
2.5 |
6.5 |
6 |
|
|
C15 |
耐腐型 |
00Cr17Ni14Mo2 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
5 |
|
C16 |
防腐型（ |
PP |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
C17 |
防腐型（ |
U-PVC |
300- |
20 |
0-0.5 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
C18 |
防腐型 |
ABS |
300- |
-20 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.0 |
3 |
3 |
|
C19 |
防腐型（ |
PP |
300- |
-20 |
0-1.0 |
0.5-2 |
≤0.04 |
25 |
1.6 |
4 |
5 |
|
C20 |
防腐型 |
PE |
300- |
20 |
0-0.6 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7 |
|
C21 |
蒸氣夾套 |
1Cr18Ni9Ti |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
8 |
|
C22 |
高粘度 |
0Cr18Ni9 |
300- |
-20 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
5 |
|
C23 |
食品專 |
1Cr18Ni9Ti |
300- |
-20 |
0-1.6 |
0.5-2 |
≤0.05 |
50 |
1.6 |
7 |
5 |
