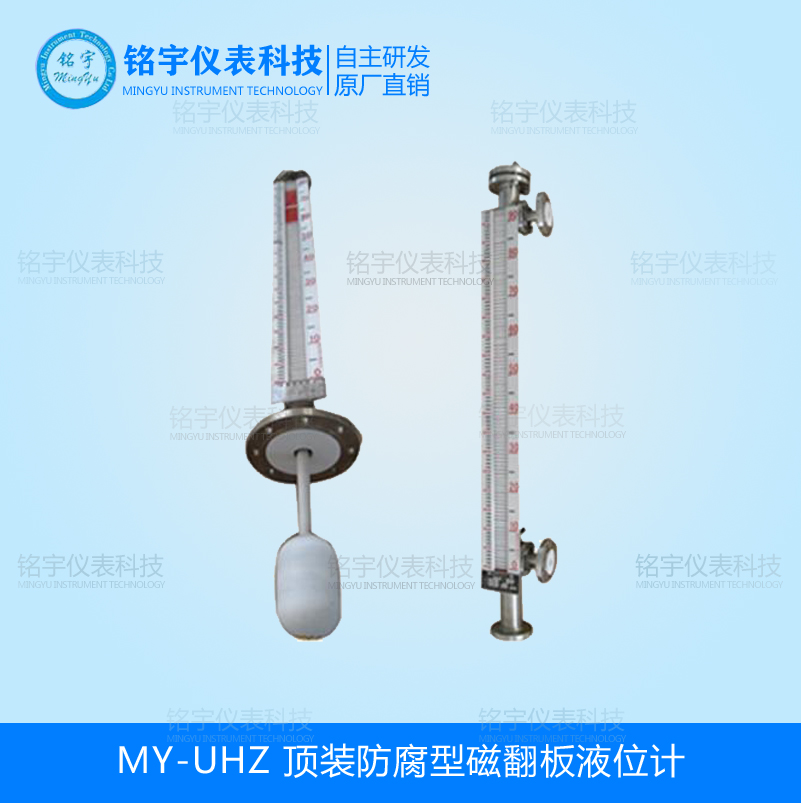

MY-UHZ頂裝防腐型磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品
頂裝防腐型磁翻板液位計詳細資料：
MY-UHZ是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。

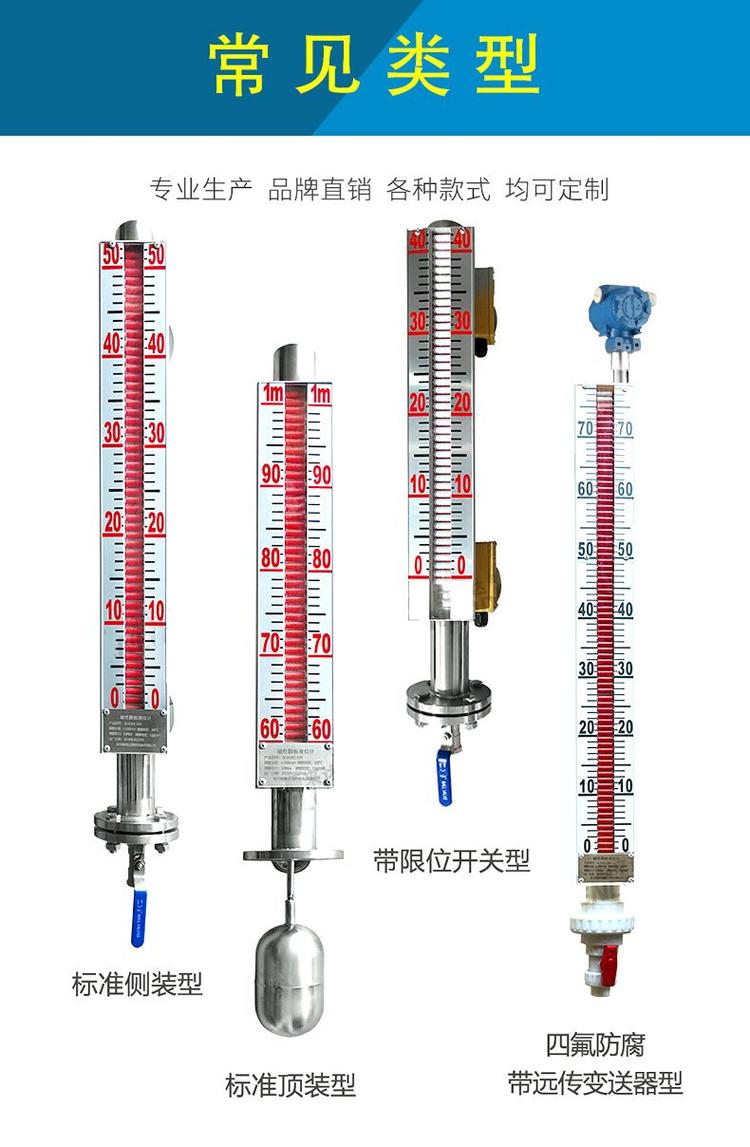

根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。

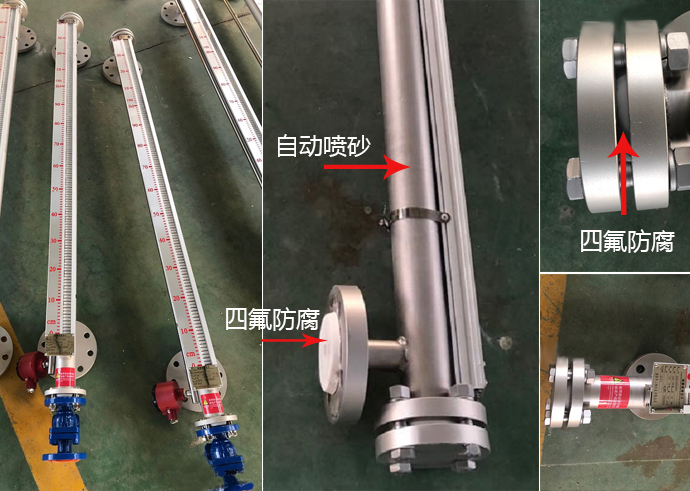

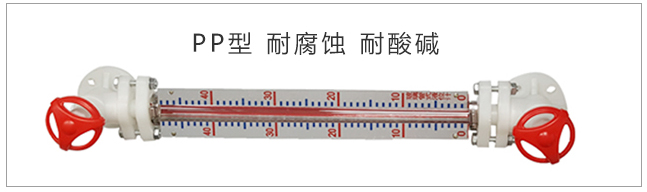

根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
組成如下：
|
代碼 |
安裝方式 |
||||||||||
|
代碼 |
主體材質 |
||||||||||
|
代碼 |
公稱壓力 |
||||||||||
|
代碼 |
型式 |
||||||||||
|
安裝間距 （ 測量范圍 ） |
|||||||||||
|
|
|
||||||||||
|
介質 |
|
||||||||||
|
MY-UHZ1 1 1 1 L= □ L= □ p= □ 1 |
|||||||||||

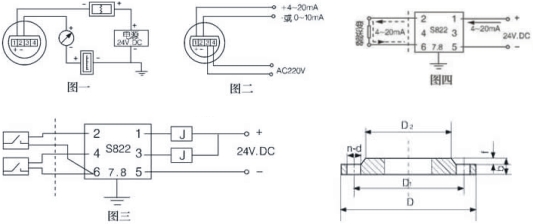

系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
b 帶本安防爆遠傳型
適合使用于∏類電氣設備（工廠用）、C級氣體，z高表面溫度組別T4（135℃）。
材質的選型（表4）
|
A |
1Cr18Ni9Ti（321） |
|
B |
OCr18Ni9（304） |
|
C |
316、316L |
|
D |
RPP |
|
E |
鈦合金 |
|
F |
304內襯PTFE |
溫度、壓力、密度的選型（表5）
|
10 |
≤1.0MPa |
工作壓力 |
||
|
16 |
≤1.6MPa |
|||
|
25 |
≤2.5MPa |
|||
|
40 |
≤4.0MPa |
|||
|
64 |
≤6.4MPa |
|||
|
100 |
≤10.0MPa |
|||
|
口 |
≤其它壓力 |
|||
|
A |
≤60℃ |
工作溫度 |
||
|
B |
≤100℃ |
|||
|
C |
≤120℃ |
|||
|
D |
≤180℃ |
|||
|
E |
≤250℃ |
|||
|
F |
≤350℃ |
|||
|
G |
≤450℃ |
|||
|
口 |
≤其它溫度 |
|||
|
口 |
介質密度 |
|||
|
500C |
配套儀表及附件內容 |
||||||||||
|
O |
盲板法蘭，不配排污閥 |
||||||||||
|
L |
液位計底部配排污閥 |
||||||||||
|
O |
無液位報警開關 |
||||||||||
|
H |
高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 |
||||||||||
|
L |
低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 |
||||||||||
|
B |
高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 |
||||||||||
|
G |
高位報警開關，區域型報警AK-1型 |
附DF-1轉換言放大器1臺 PF113A插座1只 大功率繼電器 (單點:1只，雙點2只) PF083A插座 |
|||||||||
|
D |
低位報警開關，區域型報警AK-1型 |
||||||||||
|
Q |
高位、低位報警開關全配，區域型報警AK-1型貳臺 |
||||||||||
|
S |
高位和低位一體化型報警開關，區域型報警AK-2型 |
||||||||||
|
O |
無液位控制開關 |
||||||||||
|
H |
上限控制開關，單點干簧CK-1型 |
||||||||||
|
L |
下限控制開關，單點干簧CK-1型 |
||||||||||
|
B |
上限、下限控制開關全配，單點干簧CK-1型貳付 |
||||||||||
|
W |
上限、下限控制開關一體化，雙點干簧CK-2型 |
||||||||||
|
T |
上限控制開關，霍爾型傳感器CK-3型 |
||||||||||
|
L |
下限控制開關，霍爾型傳感器CK-4型 |
||||||||||
|
E |
上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 |
||||||||||
|
C |
上限、下限控制開關一體化，霍爾型傳感器CK-4型 |
||||||||||
|
O |
無遠傳變送器裝置 |
||||||||||
|
R |
配LB型捆綁式變送器，輸出二線制4-20mADC |
||||||||||
|
S |
靜壓式遠傳變送器，(URS-100)輸出二線制4-20mADC |
||||||||||
|
O |
普通防水型 |
||||||||||
|
B |
本質安全型ibⅡCT4,可配齊納安全柵或IS4041-Ex隔離柵 |
||||||||||
|
Bd |
隔爆型dⅡCT4 |
||||||||||
|
O |
不配遠傳顯示儀表 |
||||||||||
|
A |
數字、光柱顯示調節報警儀 XGTH-510(豎式) |
||||||||||
|
B |
數字、光柱顯示調節報警儀 XGTA-810(橫式) |
||||||||||
|
C |
數字顯示調節報警儀 XMTA-810(橫式) |
||||||||||
|
E |
雙光柱液位顯示儀 XGH-202(豎式) |
||||||||||
|
D |
智能型液位/容量(重量)顯示調節儀XMT-620(橫式) |
||||||||||
|
測量范圍 |
|||||||||||
|
介質密度(g/cm3) |
|||||||||||
|
D |
開口常壓容器 |
||||||||||
|
□ |
工作壓力(MPa) |
||||||||||
1.液位計安裝必須垂直安裝，以保證磁性浮子在主導管內能自由運動。
2.與容器之間應裝有截止閥，以便清洗和檢修時切斷物流的流動。
3.液位計周邊不能容許有磁性物體靠近，否則會直接影響液位計的工作。
4. 出廠時一般不保溫，但可根據用戶需求代為保溫，如用戶自行采用伴熱管路時必須選用非導磁材料。
5.為防止運輸過程中磁性浮子在主導管內高速滑動而導致浮子被撞擊損壞，一般磁翻板液位計出廠時浮子是被撤下單獨存放，用戶在安裝完畢后要將浮子安裝箭頭指示的方向裝入，并需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。
6. 在投入運行前應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入到主導管中，避免液體介質帶動浮子急速上升造成磁翻柱翻轉失靈或者翻亂，如果遇到此情況可用磁鋼重新校正。
7.在打開底部法蘭裝磁性浮子時，應注意重端帶磁性的一端朝上，不能倒裝。
8.筒體內不能有固體雜質和磁性雜質進入，以免造成磁浮子被卡死或者磁性被減弱消除。
