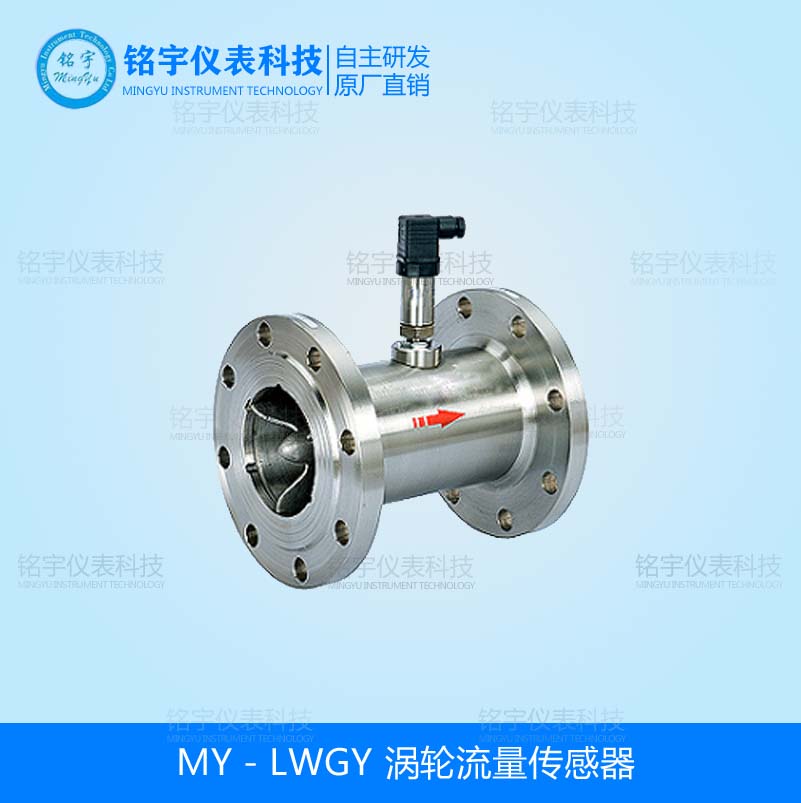

渦輪流量傳感器

產品時間：2020/7/30 0:00:00

簡要描述：

MY－LWGY系列渦輪流量傳感器是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、潤滑油.植物油.柴油.石油.等多種油產品

在線咨詢聯系我們

詳細介紹

渦輪流量計傳感器【詳細說明】

渦輪流量傳感器概述：

MY－LWGY系列渦輪流量傳感器是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、潤滑油.植物油.柴油.石油.等多種油產品..........硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表.該類渦輪流量產品具有脈沖信號輸出型、電流信號輸出型、現場顯示型等，可滿足各種不同的使用要求。

渦輪流量傳感器系列儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。系列智能一體渦輪流量計是采用的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

渦輪流量傳感器產品特點：

1. 高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2. 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到的精確度，在貿易結算中是優先選用的流量計；

3. 適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

4. 可獲得很高的頻率信號（3-4kHz），信號分辨力強；

5. 范圍度寬，中大口徑可達1:20，小口徑為1:10；

6. 結構緊湊輕巧，安裝維護方便，流通能力大；

7. 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

8. 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

9. 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

渦輪流量傳感器測量范圍及工作壓力：

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	耐受壓力（MPa）
DN4	0.04～0.25	0.04～0.4	6.3
DN6	0.1～0.6	0.06～0.6	6.3
DN10	0.2～1.2	0.15～1.5	6.3
DN15	0.6～6	0.4～8	6.3 2.5（法蘭）
DN20	0.8～8	0.45～9	6.3 2.5（法蘭）
DN25	1～10	0.5～10	6.3 2.5（法蘭）
DN32	1.5～15	0.8～15	6.3 2.5（法蘭）
DN40	2～20	1～20	6.3 2.5（法蘭）
DN50	4～40	2～40	2.5（法蘭）
DN65	7～70	4～70	2.5（法蘭）
DN80	10～100	5～100	2.5（法蘭）
DN100	20～200	10～200	2.5（法蘭）
DN125	25～250	13～250	1.6（法蘭）
DN150	30～300	15～300	1.6（法蘭）
DN200	80～800	40～800	1.6（法蘭）

渦輪流量傳感器選型表：

型號							說明
LWGY─	□	/□	/□	/□	/□	/□	說明
公稱通徑	4						4mm，標準量程0.04～0.25m3/h 寬量程為0.04～0.4m3/h
	6						6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
	10						10mm，標準量程0.2～1.2m3/h，寬量輪為0.15～1.5m3/h
	15						15mm，標準量程0.6～6m3/h，寬量輪為0.4～8m3/h
	20						20mm，標準量程0.8～8m3/h，寬量輪為0.45～9m3/h
	25						25mm，標準量程1～10m3/h，寬量輪為0.5～10m3/h
	32						32mm，標準量程1.5～15m3/h，寬量輪為0.8～15m3/h
	40						40mm，標準量程2～20m3/h，寬量輪為1～20m3/h
	50						50mm，標準量程4～40m3/h，寬量輪為2～40m3/h
	65						65mm，標準量程7～70m3/h，寬量輪為4～70m3/h
	80						80mm，標準量程10～100m3/h，寬量輪為5～100m3/h
	100						100mm，標準量程20～200m3/h，寬量輪為10～200m3/h
	125						125mm，標準量程25～250m3/h，寬量輪為13～250m3/h
	150						150mm，標準量程30～300m3/h，寬量輪為15～300m3/h
	200						200mm，標準量程80～800m3/h，寬量輪為40～800m3/h
類型		N					+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V
		A					4-20mA二線制電流輸出
		B					電池供電現場顯示型
		C					現場顯示/4～20mA 兩線制電流輸出
精度			05				精度0.5級
精度			10				精度1.0級
渦輪類型				W			寬量程渦輪
渦輪類型				S			標準渦輪
材質					S		304不銹鋼
材質					L		316（L）不銹鋼
防爆						N	脈沖輸出基本型，非防爆產品
防爆						E	防爆型（防爆等級：ExdIIBT6）
