MY-LUGC插入式渦街流量儀表自20世紀70年代在工業上應用以來，由于它具有一些突出的特點，受到眾多用戶的歡迎，并得到迅速的發展。

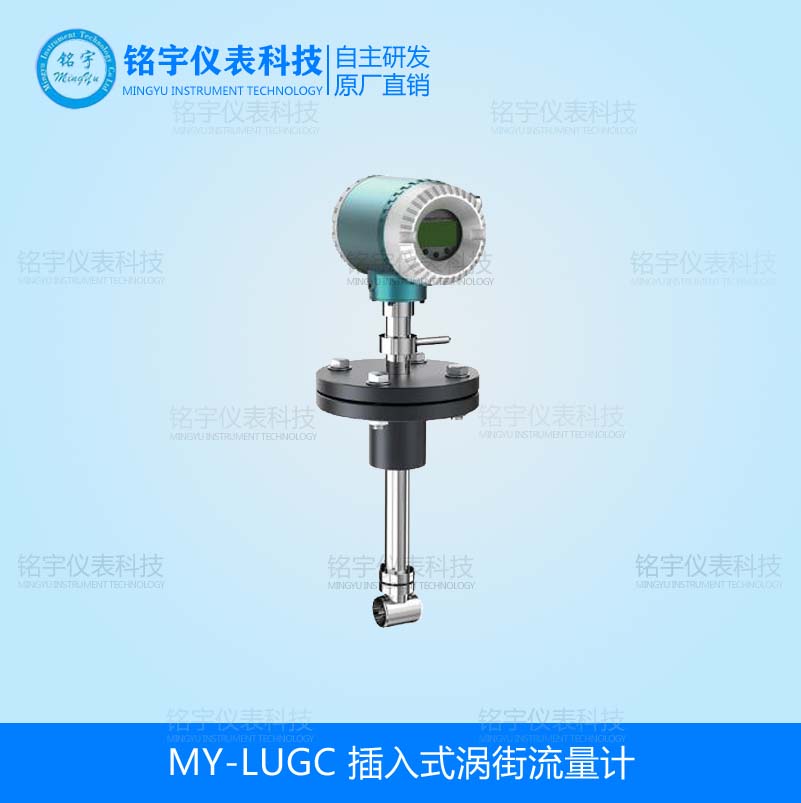

插入式渦街流量計詳細資料：
MY-LUGC型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較、理想的流量儀表。
MY-LUGC型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
一、工作原理：
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
二、儀表特點：
1、 可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
三、技術參數：
| 公稱通經（mm） | 250～1500 |
| 儀表材質 | 1Cr18Ni 9Ti |
| 公稱壓力（Mpa） | PN1.6Mpa；PN2.5Mpa |
| 被測介質溫度（℃） | －40～+250℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 精度等級 | 示值的±2.5% |
| 量程比 | 1:10；1:15 |
| 阻力損失系數 | Cd<2.6 |
| 輸出信號 | 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
| 變送器：兩線制4 ~ 20mADC電流信號 | |
| 供電電源 | 傳感器：+24VDC |
| 變送器：+24VDC | |
| 現場顯示型：儀表自帶3.2V鋰電池 | |
| 信號傳輸線 | KVVP3×0.3（三線制），2×0.3（二線制） |
| 傳輸距離 | ≤500m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
| 允許振動加速度 | 1.0g |
四、MY-LUGC型插入式渦街流量計選型表：
| MY-LUGC | 插入式渦街流量計 | ||||
| 代號 | 口徑 | ||||
| 20 | 200mm | ||||
| 25 | 250mm | ||||
| 30 | 300mm | ||||
| 35 | 350mm | ||||
| 40 | 400mm | ||||
| 45 | 450mm | ||||
| 50 | 500mm | ||||
| -------- | -------- | ||||
| 200 | 2000mm | ||||
| 代號 | 功能1 | ||||
| N | 無溫壓補償 | ||||
| Y | 有溫壓補償 | ||||
| 代號 | 輸出型號 | ||||
| F1 | 4-20mA輸出（二線制） | ||||
| F2 | 4-20mA輸出（三線制） | ||||
| F3 | RS485通訊接口 | ||||
| 代號 | 被測介質 | ||||
| J1 | 液體 | ||||
| J2 | 氣體 | ||||
| J3 | 蒸汽 | ||||
| 代號 | 功能2 | ||||
| E | 2.5級 | ||||
| T1 | 常溫 | ||||
| T2 | 高溫 | ||||
| T3 | 蒸汽 | ||||
| P1 | 1.6MPa | ||||
| P2 | 2.5MPa | ||||
| P3 | 4.0MPa | ||||
| D1 | 內部3.6V供電 | ||||
| D2 | DC24V供電 | ||||
| B1 | 不銹鋼 | ||||
| B2 | 碳鋼 | ||||
