便攜式超聲波流量計詳細資料：

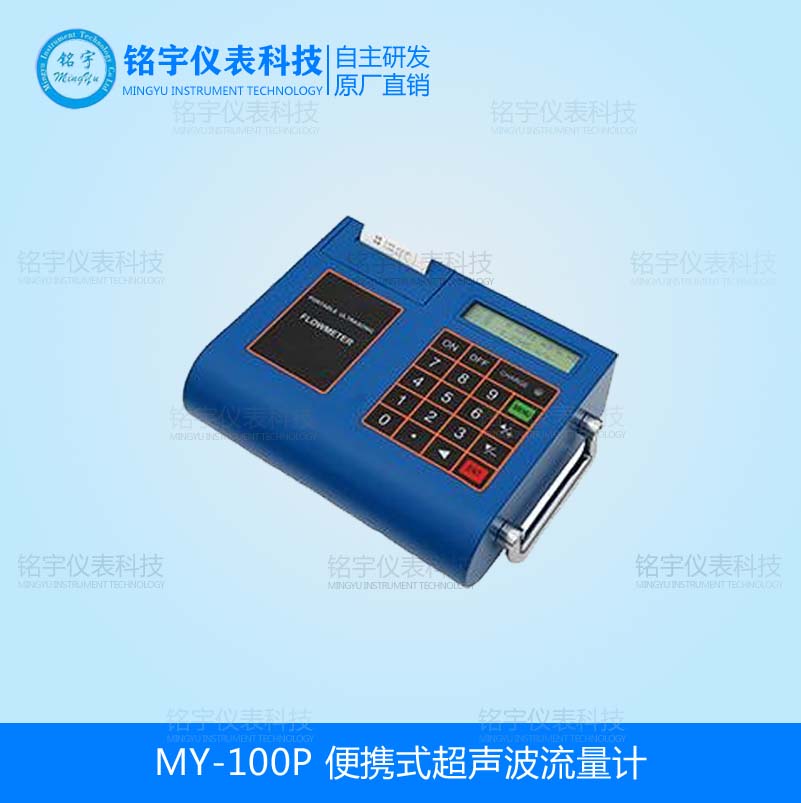

MY-100P便攜式超聲波流量計是以速度差法為原理，測量圓管內液體流量。超聲波流量計采用了數字發射、數字接收、數字分析、數字輸出等的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。傳感器形式有：插入式、管段式、外夾式。
一、便攜式超聲波流量計產品特點：
1、操作方便：既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示；
2、高精度測量：線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%；
3、測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm 管道流量的測量；
4、防護等級高：一次表防護等級可達到IP68，可浸入水下2米工作；
5、多重顯示：一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；
6、傳輸距離遠：組網快捷，一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
二、超聲波流量計技術參數：
1.技術指標：
|
項 目
|
性能 參數
|
|
線 性 度
|
0.5%
|
|
重 復 性
|
0.2%
|
|
準 確 度
|
優于±1%,流速＞0.03m/s
|
|
響應時間
|
0～999秒,使用者任選
|
|
流速范圍
|
±32m/s
|
|
管段尺寸
|
15mm～6000mm
|
|
測量單位
|
米,英尺,立方米,升,立方英尺,美國加侖,英國加侖,油桶,美 國液體桶,英國液體桶,
美國兆加侖,使用者單位
|
|
累 積 器
|
7位正、負、凈累積器
|
|
液體種類
|
各種能傳導超聲波的單一均勻的液體
|
|
安 全 性
|
設置值的鎖定，更改數據需解鎖
|
|
顯 示
|
4×8中文或4×16英文
|
|
通訊接口
|
RS-232，波特率75-57600，同時兼容富士超聲波流量計,也應用戶的要求兼容其它產品
|
|
傳 感 器
|
標配為M1型,另有其它4種可供選擇
|
|
傳感器電纜
|
標準為5m×2,也可加長為10m×2
|
|
電 源
|
3節AAA內置Ni-H電池,每次充滿電可持續工作12小時,AC100V-240V的適配器
|
|
數據記錄
|
內置數據記錄儀可記錄2000行數據
|
|
手動累積器
|
7位,按鍵即可開始用于校準
|
|
外殼材料
|
阻燃ABS
|
|
外形尺寸
|
210×90×30mm
|
|
主機重量
|
500g（1.2 lbs）包括電池
|
2.傳感器與顯示表的選擇：
|
傳感器的選擇
|

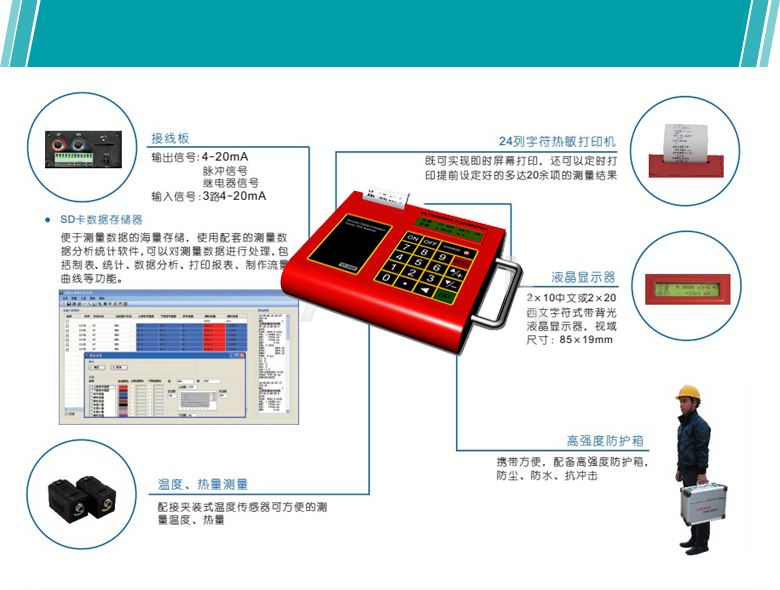

手持式顯示表的特點
|
|

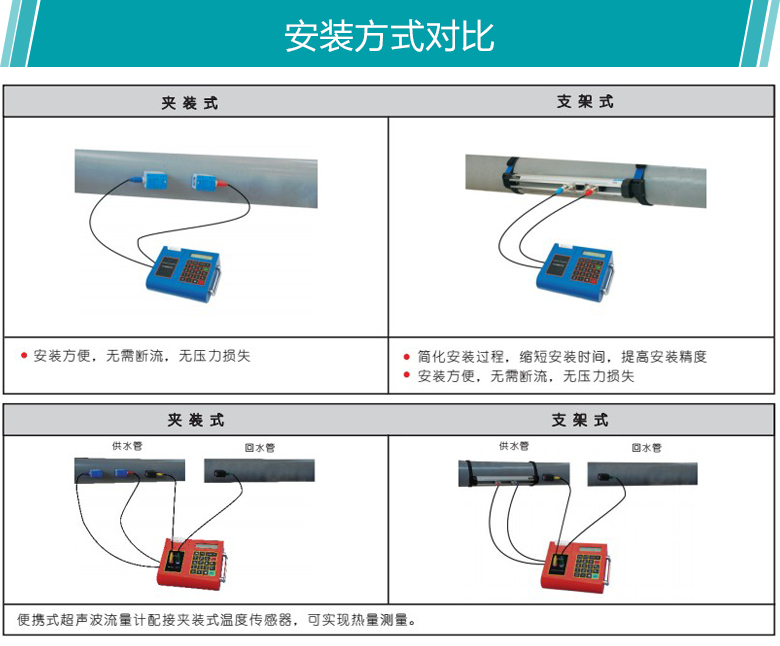

外夾式傳感器
|
|
1.體積小 重量輕：體積:210×90×30mm,重量僅為0.5kg；
2. 高精度測量：測量精度優于±1%,線性度0.5%,重復性精度0.2%
3.測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000 管道流量的測量
4.大屏幕液晶顯示：可同時顯示累積流量，瞬時流量，流速，工作狀態等。
5.內置數據記錄器 內置數據記錄器，空間為24K字節，可以存儲2000行的測量數據。

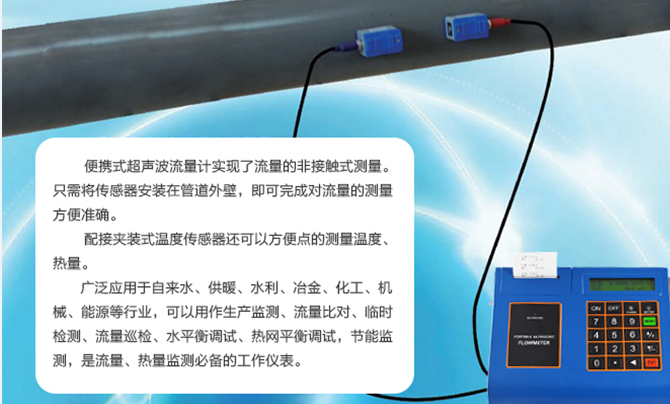

6.非接觸式測量：將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量。
|
|
TS-2小型，DN15～DN100
TM-1中型，DN50～DN1000
TL-1大型，DN300～DN6000
|
-30～90℃
|
|
高溫外夾式傳感器
|
|
|
HTS-1小型，DN15～DN100；
HTM-1中型，DN50～DN1000；
溫度范圍：-30～160℃.
|
|
插入式傳感器
|
|
|
TL-1標準型；
TCL-2加長型；
DN80～DN6000
|
-30～160℃.
|
三、超聲波流量計選型表：
|
MY-100P
|
超聲波流量計
|
|
儀表類型
|
G
|
管道式（同時提供通徑DN）
|
|
D
|
固定一體式
|
|
F
|
分體式
|
|
S
|
手持式
|
|
B
|
便攜式
|
|
傳感器形式
|
T
|
外夾式
|
|
H
|
高溫外夾式
|
|
C
|
插入式
|
|
顯示表形式
|
W
|
壁掛式
|
|
S
|
盤裝式
|
|
D
|
防爆式
|
|
