德?tīng)査土髁坑?jì)詳細資料：

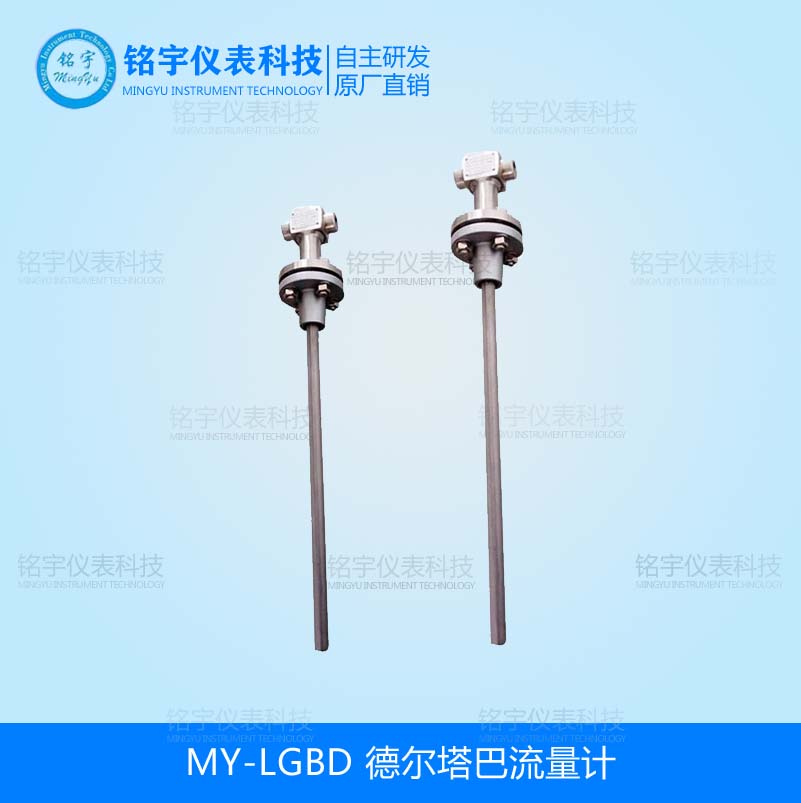

MY-LGBD德?tīng)査土髁坑?jì)是勻速管流量計的一種，屬于是運用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。德?tīng)査土髁坑?jì)通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）平均后形成了差壓，進而可以計算出質量流量或體積流量。
德?tīng)査土髁坑?jì)是眾多巴類流量計的一種，根據測量管的形狀、材質與開孔取壓方式的不同，我公司主要生產阿牛巴流量傳感器、威力巴流量傳感器與德?tīng)査土髁總鞲衅鳌?br /> 一、產品適用范圍：
1、 公稱直徑：25mm≤DN≤6000mm；
2、 公稱壓力：PN≤25MPa；
3、 介質溫度：t≤650℃；
4、 精度等級：0.5級，1級，1.5級。
二、結構形式：
德?tīng)査土髁坑?jì)是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，該傳感器通過探頭（或探針）取壓，探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約ф20，取壓孔低壓孔徑ф8）。在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。
三、德?tīng)査土髁坑?jì)與威力巴流量的比較：
    德?tīng)査土髁坑?jì)和威力巴流量計都是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。
1、探頭截面形狀：威力巴為圓頭形，德?tīng)査蜑轭?lèi)菱形，菱形截流能使高壓、低壓區的分界更明顯。
2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德?tīng)査土髁坑?jì)的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。因此，在相同管徑和流速條件下，德?tīng)査吞筋^產生的差壓較威力巴探頭的要大一些，約大20%～40%。這是德?tīng)査土髁坑?jì)的顯著優點。
三、安裝要求：

德?tīng)査土髁坑?jì)的幾種安裝方式（見下圖）:

 1、 安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。

注：1、D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。
2、檢測桿插入位置的角度允許偏差。
3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入.

4、管道上開孔尺寸ф35。

5、補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段

  上距離節流裝置2D處。

○在線安裝拆卸型德?tīng)査停?/span>

1、對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德?tīng)査汀?/span>

2、在線安裝拆卸型德?tīng)査涂稍诓煌．a(chǎn)的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。

4、特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。

5、適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。

注意：在線安裝或拆卸時要滿足t≤120℃ P≤2.5MPa。

圖3、在線安裝拆卸型德?tīng)査徒Y(jié)構形式如圖所示 ：

四、德?tīng)査土髁苛髁坑?jì)選型表：
