腰輪流量計

產品時間：2020/7/31 0:00:00

簡要描述：

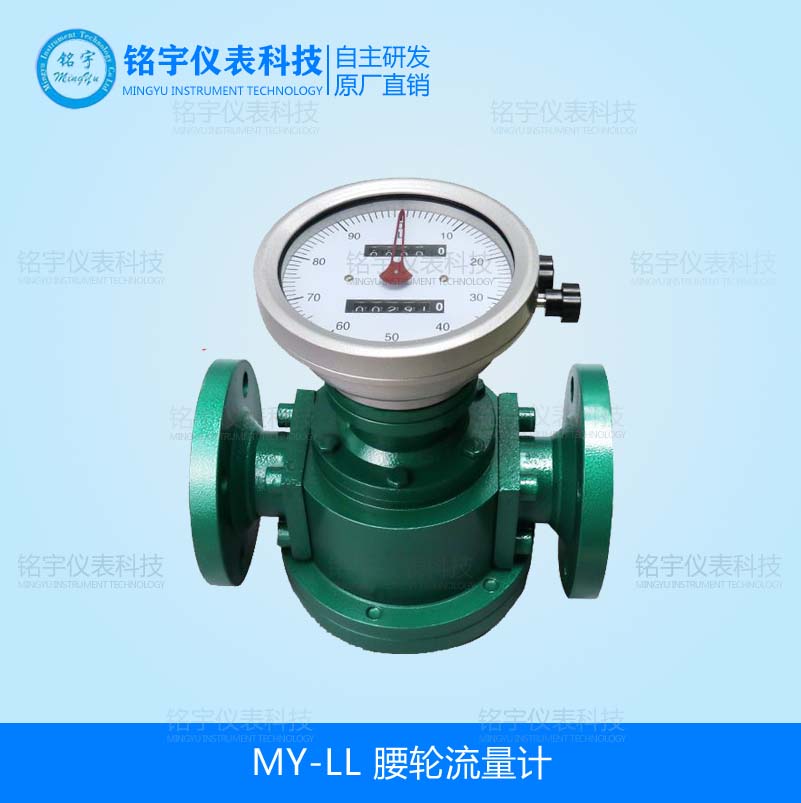

MY-LL系列腰輪流量計是一種容積式流量儀表，可用來連續測量管道中流過液體的體積流量。該流量計由計量部和積算部組成，能實現就地顯示和遠傳功能。該流量計具有精度高、可靠性好、牢固耐用、壽命長、使用方便等優點。廣泛應用于石油、化工、輕工、交通、商業等部門對石油制品、化學溶劑等流體的精確計量。

在線咨詢聯系我們

詳細介紹

腰輪流量計產品詳情：

MY-LL系列腰輪流量計是一種容積式流量儀表，可用來連續測量管道中流過液體的體積流量。該流量計由計量部和積算部組成，能實現就地顯示和遠傳功能。該流量計具有精度高、可靠性好、牢固耐用、壽命長、使用方便等優點。廣泛應用于石油、化工、輕工、交通、商業等部門對石油制品、化學溶劑等流體的精確計量。

腰輪流量計概述
腰輪流量計是用于對管道中流量進行連續或間歇測量的高精度計量儀表。它具有精度高、可靠性好、重量輕、壽命長、安裝使用方便等特點，是容積式流量計的典型特點。
腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成?？涩F(xiàn)場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。

腰輪流量計工作原理

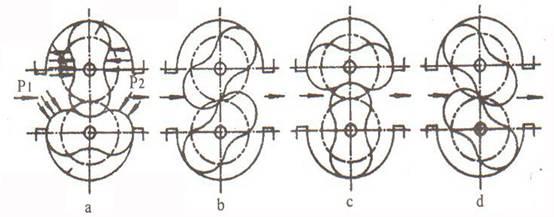

當被測液體流經計量室時，在流量計的進出口形成壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。

主要零件材料組合

材料零件	MY-AL			MY-EL				MY-LL
材料零件	鑄鐵	鑄鋁	不銹鋼	鑄鋼	鑄鋁	不銹鋼	鑄鐵	鑄鐵	鑄鋁	不銹鋼
殼體	☆			☆				☆
轉子		☆			☆			☆
蓋板	☆						☆		☆
轉子軸			☆			☆				☆
軸承			☆			☆				☆

性能和壓力損失曲線

技術參數 ① 公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0 ② 工作溫度：（℃）：-10~60 ③ 精度等級：0.5、0.2 ④ 流量范圍：（m3/h）

公稱通徑 DN	液體粘度3.0~150mpa.s	液體粘度3.0~150mpa.s	液體粘度3.0~150mpa.s	液體粘度3.0~150mpa.s
15	0.25~2.5	0.5~2.5	0.5~2.5	0.83~2.5
20	0.25~2.5	~2.5	0.5~2.5	0.83~2.5
25	0.6~6	1.2~6	1.2~6	2~6
40	1.6~16	3.2~16	3.2~16	5.3~16
50	2.5~25	5~25	5~25	8.3~25
80	6~60	12~60	12~60	20~60
80Ⅱ	12~100	22~100	20~100	33.3~100
100	10~100	20~100	20~100	33.3~100
150	40~200	40~200	100~200	66.7~200
精度等級	0.5		0.2

外形及安裝尺寸

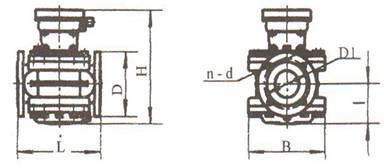

（1）鑄鐵型腰輪流量計外形尺寸

型號	L	H	I	B	D	D1	n-d
MY-AL15.06	160	238	52	100*100	G11/4
MY-AL20.06	160	238	52	100*100	90	65
MY-AL25.06	180	260	68	120*120	G1/
MY-AL40.1	240	290	88	170	150	110	4-17.5
MY-AL50.1	265	305	97	190	165	125	4-C17.5
MY-AL80.1	265	340	122	246	200	160	8-17.5
MY-AL80Ⅱ.1	265	470	164	246	200	160	8-18
MY-AL100.1	515	425	164	305	220	180	8-18
MY-AL150.1	560	550	225	455	285	240	8-22

（2）鑄鋼型腰輪流量計外形尺寸

型號	L	H	I	B	D	D1	n-d
MY-EL25.3	180	260	68	120*120	G11/4
MY-AL40.4	300	290	88	170	150	110	4-18
MY-AL50.4	360	315	103	276	165	125	4-18
MY-AL80.4	360	348	128	254	200	160	4-18
MY-AL100.3	540	435	174	330	235	190	4-22
MY-AL150.3	560	552	227	455	300	250	4-26

（3）鑄鋁型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同。

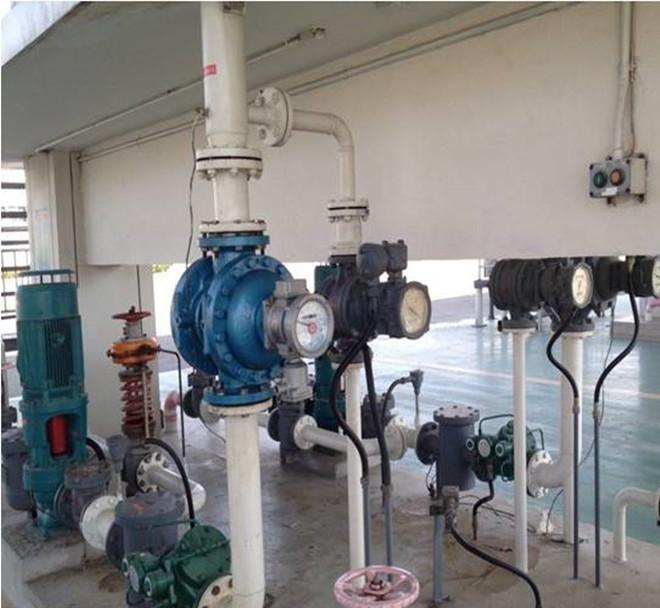

腰輪流量計的安裝使用
（1）流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致
（2）當被測液體含有氣體時，流量計前應安裝氣體分離器
（3）不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。
（4）流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。
（5）節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。
(6) 嚴禁使用掃線蒸汽通過流量計
（7）在連續使用部門，流量計需加旁通管道
（8）流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計
（9）嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計
（10）流量計在使用時流量大小不得超過技術要求。流量計正常工作在大流量70~80%為優。
（11）被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計
