硝酸流量計（又稱電磁流量計）口徑與量程的選擇變送器口徑通常選用與管道系統和同的口徑。如果份道系統有待設計，則可根據流母范圍和流速來選擇口徑。對于電磁流量計來說，流速以2-4m/s較為適宜。在特殊情況下. 如液體中帶有固體顆粒，考慮到磨損的情況，可選常用流速≤3m/s,對于易附管壁的流體，可選用流速≤2m/s,流速確定以后，可根據來確定變送器口徑。
硝酸流量計產品詳情:
硝酸流量計（又稱電磁流量計）口徑與量程的選擇變送器口徑通常選用與管道系統和同的口徑。如果份道系統有待設計，則可根據流母范圍和流速來選擇口徑。對于電磁流量計來說，流速以2-4m/s較為適宜。在特殊情況下. 如液體中帶有固體顆粒，考慮到磨損的情況，可選常用流速≤3m/s,對于易附管壁的流體，可選用流速≤2m/s,流速確定以后，可根據來確定變送器口徑。變送器的量程可以根據兩條原則來選擇:一是儀表滿量程大于預計的z大流z值，二是正常流址大于儀表滿量程的50%，以保證一定的測量精度。

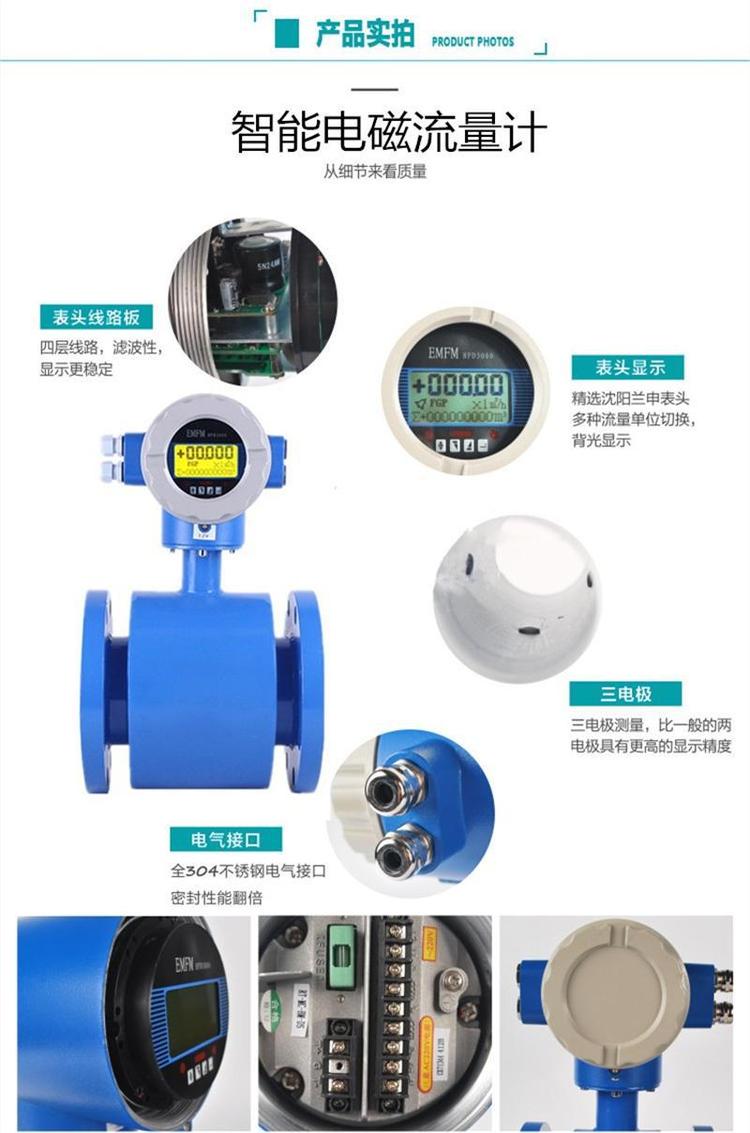

硝酸流量計特點：
1.傳感器z重要的部件－線圈作z優化的設計，并通過z嚴格的實流試驗，切實保證產品的測量精度
2.信號電作的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的z主要的生產工藝），特別是安裝線圈后的z后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電結構，形成一個平衡電平面，保證整個測量平均速度的過程都被限制在平衡電平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
17.的防雷設計

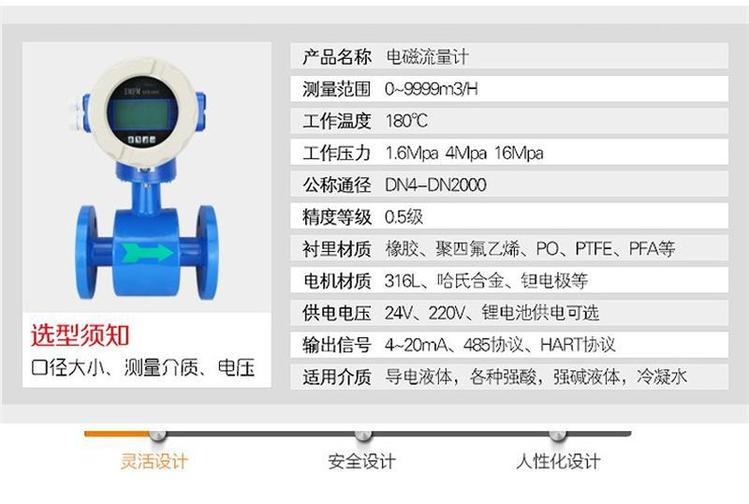

硝酸流量計參數：
|
型號 |
通經(mm) |
流量范圍(m³ /h) |
口徑 |
口徑 |
流量范圍(m³ /h) |
|
MY-LDE15 |
DN15 |
0.32-6.36 |
MY -LDE/LCD450 |
DN450 |
286.13-5722.65 |
|
MY -LDE20 |
DN20 |
0.57-11.30 |
MY -LDE/LCD500 |
DN500 |
353.25-7065.00 |
|
MY -LDE25 |
DN25 |
0.88-17.66 |
MY-LDE/LCD600 |
DN600 |
508.68-10173.60 |
|
MY -LDE32 |
DN32 |
1.45-28.94 |
MY -LDE/LCD700 |
DN700 |
692.37-13847.40 |
|
MY-LDE40 |
DN40 |
2.26-45.22 |
MY -LDE/LCD800 |
DN800 |
904.32-18086.40 |
|
MY -LDE50 |
DN50 |
3.53-70.65 |
MY -LDE/LCD900 |
DN900 |
1144.53-22890.60 |
|
MY -LDE65 |
DN65 |
5.97-119.40 |
MY-LDE/LCD1000 |
DN1000 |
1413.00-28260.00 |
|
MY-LDE80 |
DN80 |
9.04-180.86 |
MY -LDE/LCD1200 |
DN1200 |
2034.72-40694.40 |
|
MY-LDE100 |
DN100 |
14.13-282.60 |
MY -LDE/LCD1400 |
DN1400 |
2769.48-55389.60 |
|
MY -LDE125 |
DN125 |
22.08-441.56 |
MY -LDE/LCD1600 |
DN1600 |
3617.28-72345.60 |
|
MY-LDE150 |
DN150 |
31.79-635.85 |
MY-LDE/LCD1800 |
DN1800 |
4578.12-91562.40 |
|
MY -LDE/LCD200 |
DN200 |
56.52-1130.40 |
MY -LDE/LCD2000 |
DN2000 |
5652.00-113040.00 |
|
MY -LDE/LCD250 |
DN250 |
88.31-1766.25 |
MY-LDE/LCD2200 |
DN2200 |
6838.92-136778.40 |
|
MY -LDE/LCD300 |
DN300 |
127.17-2543.40 |
MY-LDE/LCD2400 |
DN2400 |
8138.88-162777.60 |
|
MY -LDE/LCD350 |
DN350 |
173.09-3461.85 |
MY-LDE/LCD2600 |
DN2600 |
9551.88-191037.60 |
|
MY -LDE/LCD400 |
DN400 |
226.08-4521.60 |
|
|
|
|
|
|
代號 |
電材料 |
||
|
K1 |
316L |
||||
|
K2 |
HB |
||||
|
K3 |
HC |
||||
|
K4 |
鈦 |
||||
|
K5 |
鉭 |
||||
|
K6 |
鉑合金 |
||||
|
K7 |
不銹鋼涂覆碳化鎢 |
||||
|
|
代號 |
內襯材料 |
|||
|
C1 |
聚四氟乙烯 F4 |
||||

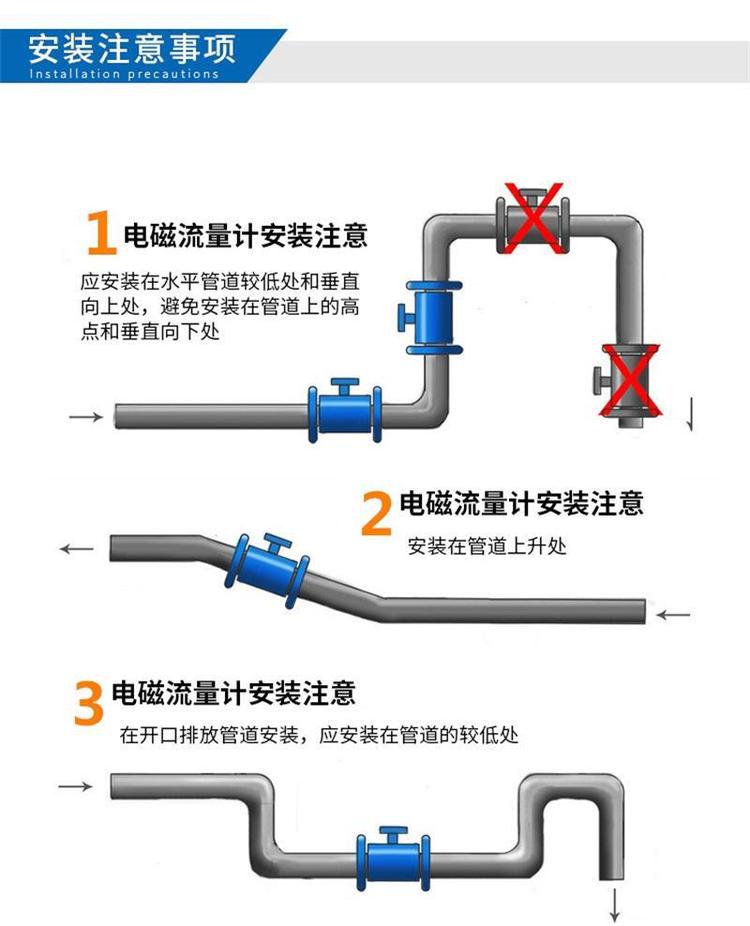

硝酸流量計安裝要求：
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免比滿管及氣體附著在電上。
⑶對于液固兩相流體，z好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道z高點和出水口安裝流量計。
