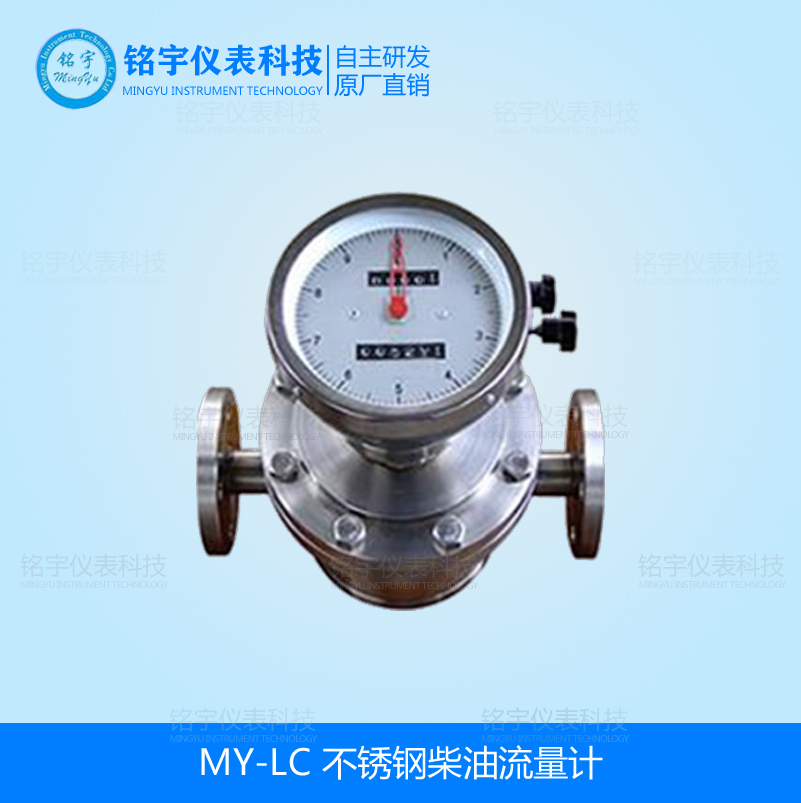

MY-LC不銹鋼輕柴油流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。
MY-LC不銹鋼輕柴油流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機液、油品、食品等），流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。
輕柴油流量計產品特點：
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、MY-LC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、MY-LC-E型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
7、MY-LC-B型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量

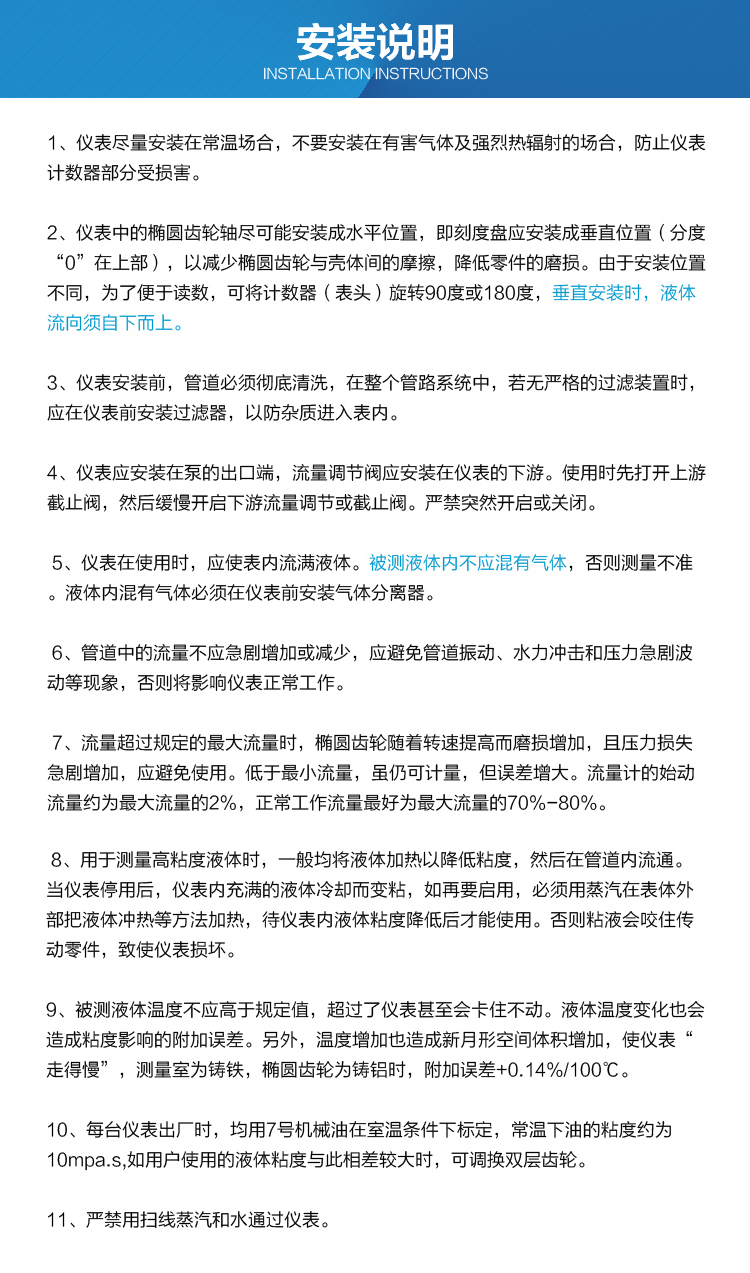

8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器
9、防爆等級：ExiaIICT6

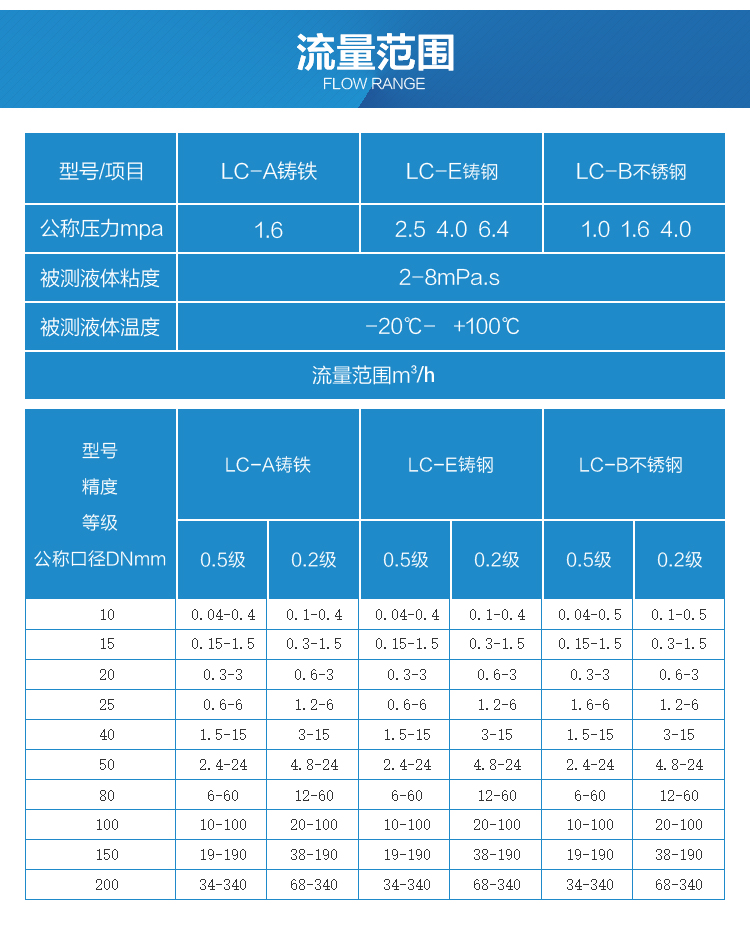

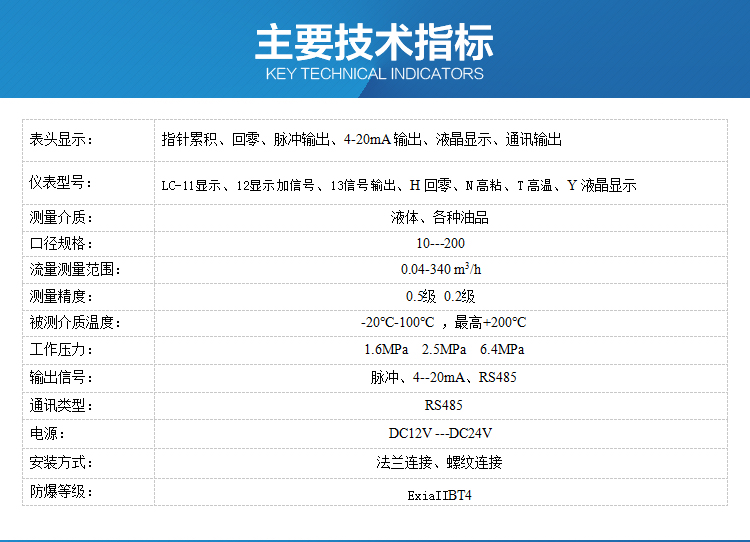

不銹鋼輕柴油流量計技術數據:
普通鑄鐵型、鑄鋼型、不銹鋼型
|
型號 |
LC-a鑄鐵 |
LC-e鑄鋼 |
LC-b不銹鋼 |
||||
|
公稱壓力Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被測液體粘度 |
2 ~200 Mpa.s |
||||||
|
被測液體溫度 |
-20℃～+100℃ |
||||||
|
流 量 范 圍 m3/h |
|||||||
|
型號 |
YC-LC-A鑄鐵 |
YC-LC-E鑄鋼 |
YC-LC-B不銹鋼 |
||||
|
公稱口徑 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
產品選型：
|
類型代號 |
專用標志 |
材料標志 |
公稱通徑 |
公稱壓力 |
/計數器 |
發信器 |
精度 |
說明 |
|
MY-LC |
|
|
|
|
|
|
|
橢圓齒輪流量計 |
|
|
H |
|
|
|
|
|
|
焊接式鋼質流量計 |
|
|
U |
|
|
|
|
|
|
保溫夾套式流量計 |
|
|
N |
|
|
|
|
|
|
高粘度液體流量計 |
|
|
SP |
|
|
|
|
|
|
食品用流量計 |
|
|
T |
|
|
|
|
|
|
高溫流量計 |
|
|
Q |
|
|
|
|
|
|
計量汽油用流量計 |
|
|
|
A |
|
|
|
|
|
鑄鐵材質 |
|
|
|
E |
|
|
|
|
|
鑄鋼材質 |
|
|
|
B |
|
|
|
|
|
不銹鋼材質 |
|
|
|
|
10 |
|
|
|
|
公稱通徑為10mm |
|
|
|
|
15 |
|
|
|
|
公稱通徑為15mm |
|
|
|
|
…… |
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
公稱通徑為200mm |
|
|
|
|
|
1 |
|
|
|
1.0MPa |
|
|
|
|
|
2 |
|
|
|
1.6MPa |
|
|
|
|
|
3 |
|
|
|
2.5MPa |
|
|
|
|
|
4 |
|
|
|
4.0MPa |
|
|
|
|
|
6 |
|
|
|
6.3MPa |
|
|
|
|
|
|
A A1 |
|
|
用于DN40以下，A1可帶發信器 |
|
|
|
|
|
|
J1 |
|
|
用于DN50以上，可帶發信器 |
|
|
|
|
|
|
A5 A6 |
|
|
A5單指針字輪顯示 |
|
|
|
|
|
|
|
GF-Ⅰ |
|
12V三線制光電發信器 |
|
|
|
|
|
|
|
GF-Ⅱ |
|
24V三線制光電發信器 |
|
|
|
|
|
|
|
MF |
|
4~20mA輸出發信器 |
|
|
|
|
|
|
|
|
J |
0.2級精度 |
