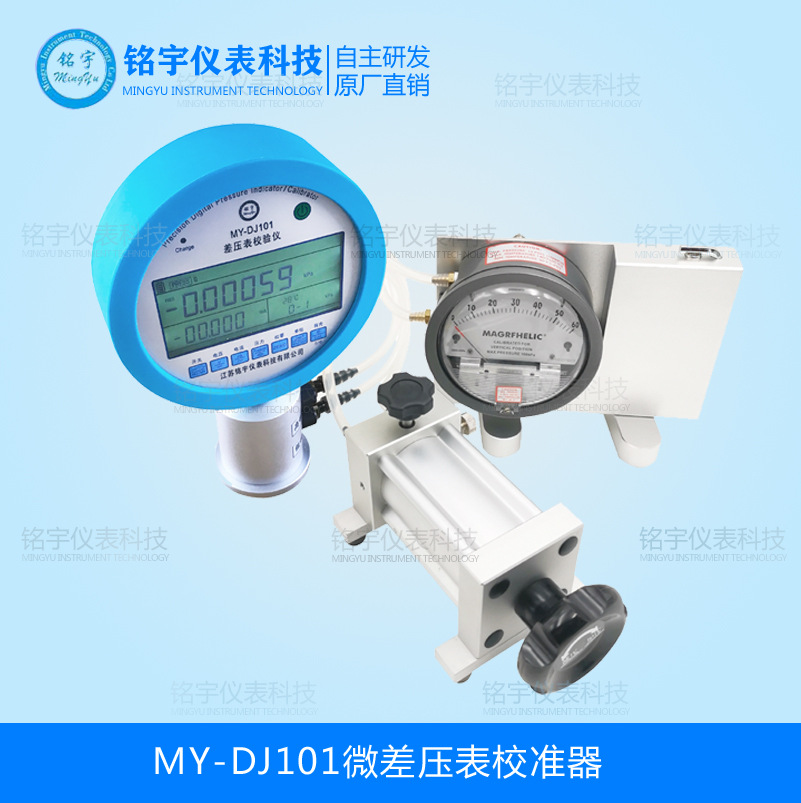

MY-DJ101微差壓表校準器（以下簡稱氣壓源）是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合使用，完成壓力儀表校準、檢測工作。 微差壓表校準器發生器選用優質氣壓泵作為壓力發生部件，輔以設計精巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的優點，寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業。
微差壓表校準器詳細資料：
MY-DJ101微差壓表校準器（以下簡稱氣壓源）是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合使用，完成壓力儀表校準、檢測工作。
微差壓表校準器發生器選用優質氣壓泵作為壓力發生部件，輔以設計精巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的優點，寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業。
2、微差壓表校準器技術指標
1、壓力范圍：±500Pa；±1000Pa；±2000Pa；±5000Pa；0-1000Pa；0-5000Pa;±5kpa;±6kpa ;±10kpa更多壓力聯系客服.當光標處于壓力測量項時該鍵為壓力單位選擇， 重復按該鍵可在PSI、inH20、i n Hg、mbar、bar、mmH2O、mH2O、mmHg、kgf/cm2、kPa (MPa)之間循環切換。
2調節靈敏度：min 1 Pa
3工作溫度：-10~60℃ 濕度：100%
4重 量：約1.5kg
3、藥廠差壓表校準器使用操作
1.正壓檢測
擰下輸出1、輸出2接頭上的堵頭，將微調調至
適當位置（微調向外搖出）。打開過壓穩壓閥、關閉截止閥。再分別安裝正壓標準表和被檢表在兩個壓力輸出接口上，用微調向里調的升壓至檢定點左右時，穩定1~2分鐘，等標準表顯示數字穩定時，再使用微調調至檢定點，逐點檢測至滿量程。校驗完畢，打開截止閥。當加壓中發現讀數慢慢向下跌時（有輕微泄漏）請關閉穩壓閥。
2.負壓檢測
分別在兩個壓力輸出接口上安裝負壓標準表和被檢表，將微調向里搖進（覺得搖不動時）。請先關閉截止閥，打開穩壓閥。慢慢講將微調向外搖出到檢定點左右時穩定1~2分鐘，等標準表顯示數字穩定時，再使用微調調至檢定點，逐點檢測至滿量程。校驗完畢，打開截止閥，當加壓中發現讀數有輕微泄漏請關閉穩壓閥。
4、微差壓表校準器注意事項
1、發生器應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。
2、被檢儀器應作適當清洗，避免污漬進入檢測回路。
3、輸出1、輸出2接嘴為專用快速接頭，端面密封。
4、輸出1、輸出2接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。
4.5當杠桿造壓較重時，請使用微調升壓，則較為輕松。
安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈，即可。
5、各部件名稱及功能
|
編號 |
名 稱 |
功 能 |
|
1 |
泵體總成 |
各部件組合安裝 |
|
2 |
輸出 1 |
連接標準表或被檢表 |
|
3 |
輸出 2 |
連接標準表或被檢表 |
|
4 |
穩 壓 閥 |
輸出壓力不穩定時鎖定，可保持壓力平穩 |
|
5 |
截 止 閥 |
造壓時鎖定，回壓時開啟 |
|
6 |
微 調 |
通過操作帶動活塞柱運動
|
MY-DJ101差壓壓力表除可作較高準確度校正標準器(表)外，也可作為現場校驗儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。差壓壓力表可作較高準確度校正標準器（表）對壓力/差壓變送器、壓力傳感器、壓力開關、普通/精密壓力表等進行校準與檢定。也可以用于在線壓力測量。
微差壓壓力表概述
l 、微差壓壓力表為交直流兩用型儀表，在測量壓力的同時，可測量: ± 25mADC 電流或±50VDC 電壓,壓力開關測試并且自動記錄壓力開關值，具有24VD輸出，可作為4 -20mA 兩線制變送器供電電源。
2 、采用24位高性能A/D轉換器配合高性能的微處理器對儀表的各項性能及技術指標作連續修正，保證儀表長時間內寬溫度范圍內使用而不影響儀表的精度。
3,功耗低，電池采用進口鎳氫( 鋰) 高能量電池， 采用國外進口鋁合金機殼，外形美觀，堅固耐用、抗干擾能力強。
4 、智能充電，具有電池過充電、欠電壓自動關機及自動保護功能。微功耗的關機保護功能，保護儀表在長期不使用時， 電池能量不受損， 保證電池的長壽命使用，
5 、儀表量程功能豐富， 一表多用。
6 、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。
7 、背光LCD 多路顯示， 功耗低、壽命長。
8 、壓力、電流和電壓數字校準不用任何硬件調整，可直接在面板上操作調校零點和滿量程。
9 、內置六位高精度直流數字電壓、電流表。
1 0 、具有R S - 2 3 2 接口，可與上位機進行通信， 傳遞實時測量數據給專用檢走軟件，可進行數據記錄、自動生成表格、自動進行誤差計算、檢定數據可存儲打印?？蓹z定壓力變送器、指針式壓力表、壓力開關(壓力控制器) 等。
微差壓表校準器工作原理
2 .工作原理
a 壓力: 被測介質從引壓管施加于固態( 硅膜片) 傳感器上，當壓力變化時， 擴散硅膜片的電阻在壓力電阻效應下發生變化、這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經2 4位模擬/數字轉換器轉換為數字信號，經微處理器處理后，在L C D顯示器上顯示出被檢介質壓力值的數字。
b.電流、電壓: 隨機查副表筆插入儀器面板時相應插孔內，將儀表打開至電流或電壓檔即可測量，測量數據經2 4位A / D采集后送入微處理器進行線性、溫度、滿度處理，后在L C D顯示屏上顯示出測量值。
微差壓表校準器技術指示
1 、壓力量程: -0.1~70MPa(量程選擇見附表)也可選配多只智能數字壓力模塊，數量及量程不限，自動識別使用方便(模塊選擇見附表)可選表壓、絕壓或者差壓測量，與手操泵或壓力校驗器聯用可以校驗壓力變送器、彈簧管式壓力表、壓力開關等
2 、分辨率: 壓力: Min O.1Pa,電流: O.1μ A 電壓: O.lmV
3 、電流測量范圍: 士25.0000 mA,電壓測量范圍:士50.0000 V
4 、直流電源輸出: 24VDC土10%,大負載電流50mA
5 、準確度: 壓力: O.05%F•S 0.02%F•S
電壓、電流:士(0.01%R.D+0.005%F•S有高低端檢測口)
6 、溫度范圍: 0-50°C
7 、直流工作時間:≥80 小時，視工作情況而定
8 、顯示：6位顯示、5位或6位可選
9 、相對濕度:≤80%RH
10 、過載能力: 為量程上限的1.2-1.5倍
11 、外形尺寸: 122x106x49mm (長×寬×高)
12 、重量: 1000g
13 、電源: 3.7V/3000mAh鋰電池，充電電壓5V
14 、傳壓介質: -1OkPa--10kPa范圍內，傳壓介質只能為無腐蝕性的氣體，O.4MPa --60MPa范圍內，傳壓介質為與316L不銹鋼相兼容的液(氣)體
微差壓壓力表使用操作：
9、檢測變送器:儀表配有24VDC 電源。檢測變送器時， 直接將儀表打開至電流測量功能，按照儀表面板接線指示與變送器連接，即可檢測變送器性能。
10、超量程報警: 本儀表具有超量程報警功能， 當所加壓力超出額定滿量程一定量時，儀表將閃爍顯示并且內置蜂鳴器將斷續發聲以表示壓力或電壓( 電流) 超出滿程， 此時應停止加壓并卸掉部分壓力使其在規定量程內，以免損壞壓力傳感器。
