電子式標準壓力表詳細資料：

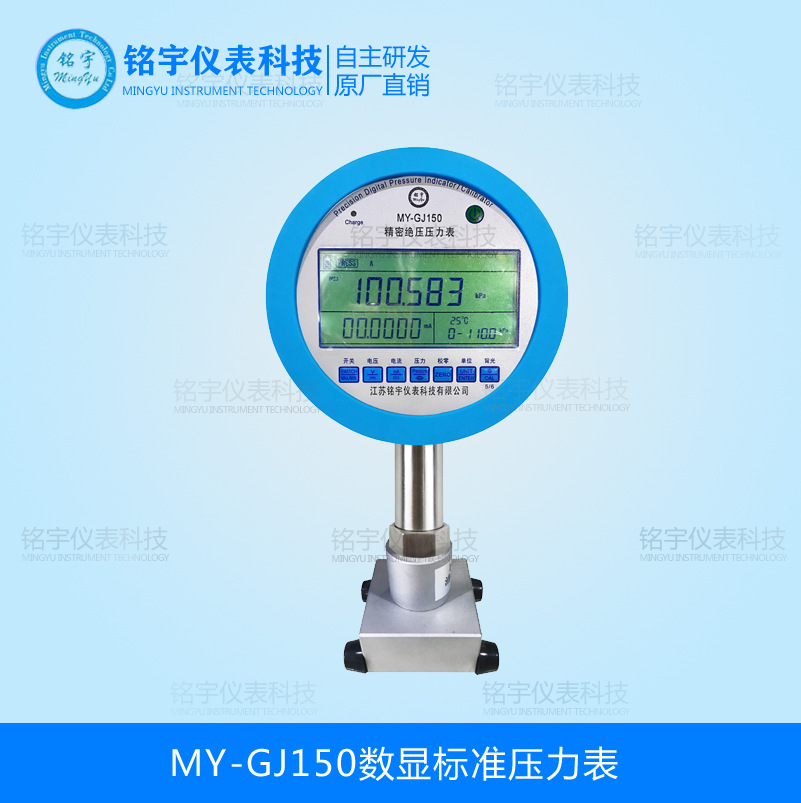

MY-GJ150電子式標準壓力表是為校驗現場壓力儀表而研制的一款高精度、多功能的標準儀表，具有壓力測量、電流測量、24VDC電源輸出和壓力開關測試功能、與手持式壓力泵有機結合為一個整體，實現對壓力（差壓）變送器、壓力開關、普通（精密）壓力表等儀表進行現場校驗。



精密數字壓力表產品特點：



1、MY-GJ150電子式標準壓力表為交直流兩用型儀表，在測量壓力的同時，可測量:±25mADC電流或±50VDC電壓，并備有24VDC輸出，可作為4~20mA兩線制變送器供電電源。



2、采用24位高性能A/D轉換器配合高性能的微處理器對儀表的各項性能及技術指標作連續修正，保證儀表長時間內寬溫度范圍內使用而不影響儀表的精度。



3、功耗低，電池采用進口鎳氫(鋰)高能量電池。采用鋁合金機殼，外形美觀，堅固耐用、抗干擾能力強。



4、智能充電，具有電池電壓的過充電、欠電壓自動關機及自動保護功能。微功耗的關機保護功能，保護儀表在長期不使用時，電池能量不受損，保證電池的長壽命使用。



5、通過數字顯示位數（5位或6位）選擇，可提高分辨率，壓力單位選擇可在PSI、inH2O、inHg、mbar、bar、mm H2O、mmHg、kgf/cm2、kPa（MPa）九種單位之間，循環切換。



6、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。



7、背光LCD雙路顯示，功耗低、壽命長。



8、壓力、電流和電壓數字校準不用任何硬件調整，可直接在面板上操作調校零點和滿量程。



9、內置六位高精度直流數字電壓、電流表。



10、超量程報警功能，當所加壓力超出額定滿量程一定量時，儀表將閃爍顯示并內置蜂鳴器將斷續發聲以示報警。



11、具有RS-232/485接口，可與上位機進行通信，傳遞實時測量數據給專用檢定軟件，可進行數據記錄、自動生成表格、自動進行誤差計算、檢定數據可存儲打印?？蓹z定壓力變送器、指針式壓力表、壓力開關（壓力控制器）等



電子式標準壓力表技術指標



1、量程：-0.1~60Mpa范圍內可任選，也可選配多只智能數字壓力模塊，數量及量程不限，使用方便。



2、分辨率：壓力：Min 0.1Pa



           電流：Min0.1цA電壓：0.1Mv



3、電流測量范圍：±25.0000mA



   電壓測量：±50.0000V



4、直流電源輸出：24VDC±0.5V，大負載電流50Ma



5、準確度：壓力：0.02%F•S，0.05%F·S



           電壓、電流：±（0.02%R.D+0.003%F·S）



6、溫度范圍：0~50℃



7、直流工作時間：≥80小時，視24V帶載情況



8、顯示：5位或6位可選



9、相對濕度：≤80%RH



10、過載能力：為量程上限的1.2~1.5倍



11、表盤直徑：150mm



12、重量：500g



13、電源及功耗：220VAC  50Hz3VA



14、傳壓介質：-100 kpa~250kPa范圍內，傳壓介質只能為無腐蝕性的氣體



         0.4Mpa ~60MPa范圍內，傳壓介質為與316L不銹鋼相兼容的液（氣）體。



電子式標準壓力表壓力量程選型（特殊量程可訂做）







附：量程選擇（特殊量程可訂做）



量程	準確度（F•S）		量程	準確度（F•S）
-100～100KPa	0.05%	0.02%	0～600KPa	0.05%	0.02%
-60～60KPa	0.05%	0.02%	0～1MPa	0.05%	0.02%
-25～25KPa	0.05%	0.02%	0～1.6MPa	0.05%	0.02%
-10～10KPa	0.05%	0.02%	0～2MPa	0.05%	0.02%
-6～6KPa	0.05%	0.02%	0～2.5MPa	0.05%	0.02%
-1～1KPa	0.05%	0.02%	0～4MPa	0.05%	0.02%
0～25KPa	0.05%	0.02%	0～6MPa	0.05%	0.02%
0～40KPa	0.05%	0.02%	0～10MPa	0.05%	0.02%
0～60KPa	0.05%	0.02%	0～16MPa	0.05%	0.02%
0～100KPa	0.05%	0.02%	0～25MPa	0.05%	0.02%
0～160KPa	0.05%	0.02%	0～35MPa	0.05%	0.02%
0～250KPa	0.05%	0.02%	0～40MPa	0.05%	0.02%
0～400KPa	0.05%	0.02%	0～60MPa	0.05%	0.02%







精密數字壓力模塊選型表（特殊量程可以訂做）







型號	量程	準確度	型號	量程	準確度
DPM01	-100～0KPa	0.05% F•S 0.02% F•S	DPM15	0～600KPa	0.05% F•S 0.02% F•S
DPM02	-100～100KPa		DPM16	0～1MPa
DPM03	-60～60KPa		DPM17	0～1.6MPa
DPM04	-25～25KPa		DPM18	0～2MPa
DPM05	-10～10KPa		DPM19	0～2.5MPa
DPM06	-6～6KPa		DPM20	0～4MPa
DPM07	-4～4KPa		DPM21	0～6MPa
DPM08	0～25KPa		DPM22	0～10MPa
DPM09	0～40KPa		DPM23	0～16MPa
DPM10	0～60KPa		DPM24	0～20MPa
DPM11	0～100KPa		DPM25	0～30MPa
DPM12	0～160KPa		DPM26	0～40MPa
DPM13	0～250KPa		DPM27	0～60MPa
DPM14	0～400KPa		DPM28	0～100MPa
