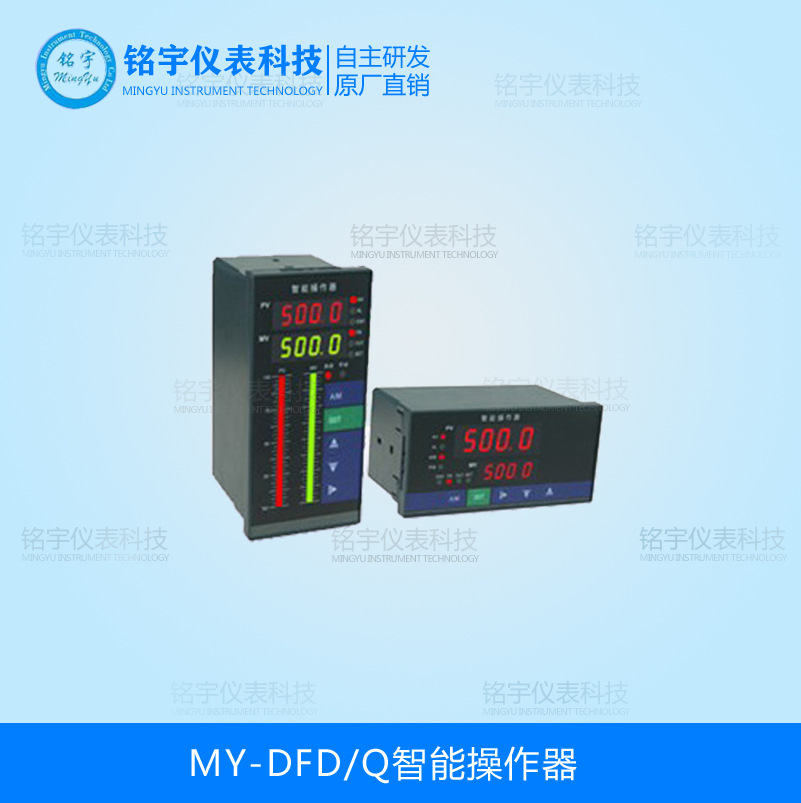

MY-DFD/Q智能操作器又稱手動操作器， 可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門，智能操作器可接在各種調節器或計算機控制系統之后作備用儀表。
智能手操器詳細資料：
MY-DFD/Q智能操作器又稱手動操作器， 可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門，智能操作器可接在各種調節器或計算機控制系統之后作備用儀表。
一、產品功能特點：
1.自動校準和人工校準功能；
2.自動到手動的無擾動切換；
3.可分別帶有一路模擬量控制輸出、一路開關量控制輸出；
4.繼電器正轉、反轉控制及一路模擬量輸出，適用于各種測量控制場合；
5.多重保護、隔離設計、抗干擾能力強、可靠性高；
6.良好的軟件平臺，具備二次能力，可以滿足特殊的功能；
7.的模塊結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便。
二、主要技術指標：
1.基本誤差：0.5%FS或0.2%FS±1個字；
2.分 辨 力：1/20000、14位A/D轉換器；
3.顯示方式：雙排四位LED數碼管同時顯示，上排顯示測量值，下排顯示閥位反饋值或輸出量；
4.采樣周期:0.2S；
5.報警輸出：二個報警繼電器輸出，對調節信號或閥位反饋信號報警，報警值、報警方式、靈敏度可分別設定，繼電器輸出觸點容量AC220V/3A.
6.控制輸出：
（1）繼電器正轉、反轉控制接點
（2）固態繼電器脈沖電壓輸出（DC12V/30mA)
（3）單相/三相可控硅過零觸發
（4）單相/三相可控硅移相觸發
（5）模擬量4-20mA、0-10mA、1-5V、0-5V控制輸出
7.通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem波特率——300～9600bps內部自由設定；
8.饋電輸出：DC24V/30mA；
9.電源：開關電源85～265VAC 功耗4W以下。
三、智能手操器選型表：
|
型 號 |
說 明 |
|||
|
MY-DF |
|
|
智能手操器 |
|
|
儀表類型 |
D Q |
|
電動手操器 氣動手操器 |
|
|
設計程序 |
9 |
|
9000系列儀表 |
|
|
顯示方式 |
1 2 3 4 |
|
單屏雙光柱顯示 雙屏單光柱顯示 雙屏雙光柱顯示 三屏顯示 |
|
|
輸入方式 |
1 2 3 |
|
直流電流信號（0～10mA、4～20mA） 直流電壓信號（0～5V、1～5V） 特殊輸入訂貨請注明 |
|
|
控 制 輸 出 及 調 節 方 式 |
電 動 手 操 器 |
1 2 3 4 5 6 |
|
正轉、反轉+上、下限報警 正轉、反轉+手動輸出 正轉、反轉+EM1功能 正轉、反轉+EM2功能 正轉、反轉+開機手動功能 正轉、反轉+上、下限限幅功能 |
|
氣 動 手 操 器 |
1 2 3 4 5 6 |
|
輸出直流（0～10mA、4～20mA）+上下限報警 輸出直流（0～10mA、4～20mA）+手動輸出 輸出直流（0～10mA、4～20mA）+EM1功能 輸出直流（0～10mA、4～20mA）+EM2功能 輸出直流（0～10mA、4～20mA）+開機手動功能 輸出直流（0～10mA、4～20mA）+上、下限限幅功能 |
|
|
閥位反饋 輸入方式 |
0 1 2 3 4 5 6 |
|
無閥位反饋 反饋0～10mA 反饋4～20mA 反饋0～5V 反饋1～5V 反饋0～10V 反饋電位器（訂貨注明電阻值） |
|
|
外形尺寸 |
H V F Q |
|
橫式160×80×80mm 開孔：152×76 豎式80×160×125mm 開孔：76×152 方式96×96×110mm 開孔：92×92 方式72×72×110mm 開孔：68×68 |
|
|
閥位 反饋值 變送輸出 |
A B C D E F |
|
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號變送輸出 |
|
|
控制量 變送輸出 |
a b c d e f |
|
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號變送輸出 |
|
|
24V輸出 |
P |
|
缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源） |
|
|
通訊接口 |
T |
|
缺省為不帶通訊接口 帶RS232或RS485通訊接口 |
|
|
供電方式 |
K W |
|
缺省為220V.AV 開關電源85～260V.AC 開關電源18～36V.DC或18～36V.AC |
|
