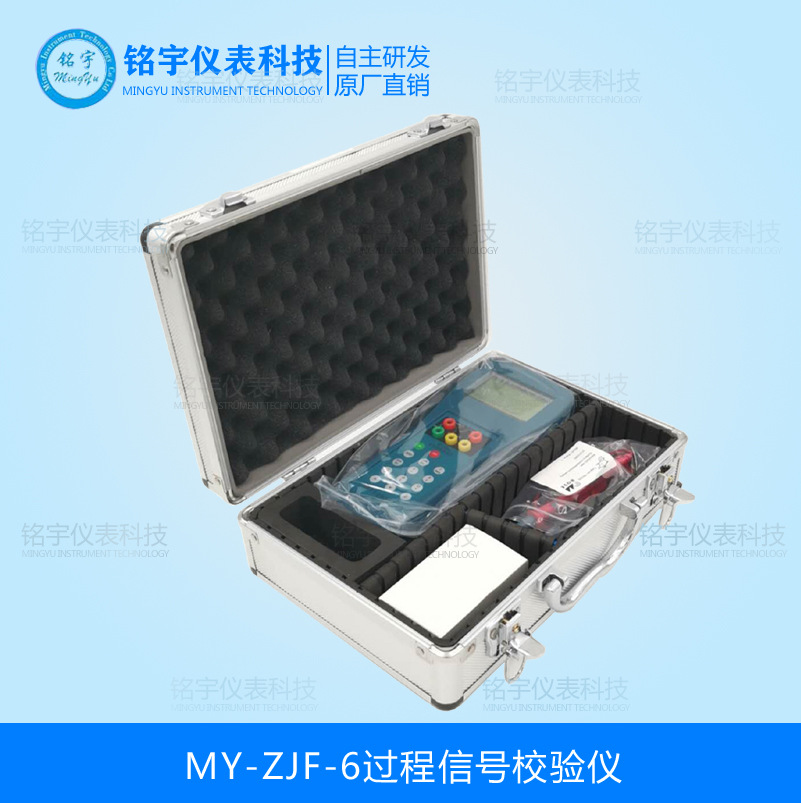

MY-ZJF-6過程信號校驗儀采用背光LCD，即背光液晶顯示，多屏漢字菜單顯示，數字按鍵設定，無電位器操作，3秒精確逼近，自動跟蹤平衡。顯示清晰、明了，操作簡單快捷。
過程信號校驗儀詳細資料：
MY-ZJF-6過程信號校驗儀采用背光LCD，即背光液晶顯示，多屏漢字菜單顯示，數字按鍵設定，無電位器操作，3秒精確逼近，自動跟蹤平衡。顯示清晰、明了，操作簡單快捷。
★測量和輸出電壓、電流、電阻、熱電偶、熱電阻信號，測量和輸出同時使用，且測量、輸出互相隔離。
★按鍵控制任意步階輸出功能，更方便檢查線性，比傳統旋鈕式更節省時間。
★提供變送器24V電源，直接在回路中測量電流，更方便檢測二線制變送器，還具有模擬變送器輸出功能。
★輸出電流環故障診斷，環路故障指示、報警。
★八種熱電偶、三種熱電阻具有ITS-90標準分度表對應顯示，外接或內置測溫傳感器為熱電偶提供冷端溫度補償，或選用手動冷端溫度補償功能。
★在寬溫范圍同樣保證高精度，滿五位顯示。大屏幕液晶、帶背光，中文智能菜單，參數顯示更全面，更易使用。
★采用面板校準技術，無需打開儀器機箱，可使儀器更容易溯源至上一級標準。
★特有電池容量圖標顯示及電源節電管理，使用時間更長，欠電自動關機。
★可擴展壓力模塊接口。
測量基本技術指標
|
功能 |
量程 |
測量范圍 |
分辨力 |
基本精度 |
|
直流電壓 |
4V |
-4.000V～4.000V |
1mV |
0.2% |
|
40V |
-40.00V～40.00V |
0.01V |
0.2% |
|
|
400V |
-400.0V～400.0V |
0.1V |
0.2% |
|
|
交流電壓 |
400mV |
0～400.0mV |
0.1mV |
1% |
|
4V |
0～4.000V |
1mV |
0.5% |
|
|
40V |
0～40.00V |
0.011V |
0.5% |
|
|
400V |
0～400.0V |
0.1V |
0.5% |
|
|
直流毫伏 |
40mV |
-40.00mV～40.00mV |
0.01mV |
0.2% |
|
400mV |
-400.0mV～400.0mV |
0.1mV |
0.2% |
|
|
歐姆 |
400Ω |
0～400.0Ω |
0.1Ω |
0.2% |
|
4kΩ |
0～4.000kΩ |
1Ω |
0.2% |
|
|
40kΩ |
0～40.00kΩ |
0.01kΩ |
0.2% |
|
|
400kΩ |
0～400.0kΩ |
0.1kΩ |
0.2% |
|
|
4MΩ |
0～4.000MΩ |
1kΩ |
0.2% |
|
|
40MΩ |
0～40.00MΩ |
0.01MΩ |
1% |
|
|
直流電流 |
40mA |
-40.00mA～40.00mA |
0.01mA |
0.2% |
|
400mA |
-400.00mA～400.00mA |
0.1mA |
0.2% |
|
|
交流電流 |
40mA |
0～40.00mA |
0.01mA |
0.5% |
|
400mA |
0～400.00mA |
0.1mA |
0.5% |
|
|
頻率 |
50Hz |
0～50.0 Hz |
0.01Hz |
0.1% |
|
500Hz |
0～500.0 Hz |
0.1Hz |
0.1% |
|
|
5kHz |
0～5.000 kHz |
1Hz |
0.1% |
|
|
50kHz |
0～50.00k Hz |
0.01kHz |
0.1% |
|
|
100kHz |
0～100.0k Hz |
0.1kHz |
0.1% |
|
|
占空比 |
0.1%～99% |
|
0.1% |
1%典型 |
|
二管測試 |
1V |
|
0.001V |
10% |
|
通斷測試 |
≤50ΩBB |
|
0.1Ω |
|
|
熱電偶 |
R |
-40℃～1760℃ |
1℃ |
0.5% |
|
S |
-20℃～1760℃ |
|||
|
K |
-200℃～950℃ |
0.2%（≤100℃） 0.5%（ >100℃） |
||
|
E |
-200℃～500℃ |
|||
|
J |
-200℃～700℃ |
|||
|
T |
-200℃～400℃ |
|||
|
N |
-200℃～1000℃ |
0.5% |
||
|
B |
400℃～1800℃ |
|||
|
熱電阻 |
Pt100 |
-200℃～700℃ |
1℃ |
0.5% |
|
Cu50 |
-50℃～150℃ |
0.5% |
輸出基本技術指標
|
功能 |
量程 |
設定范圍 |
分辨力 |
基本精度 |
|
歐姆 |
400Ω |
0～400.0Ω |
0.1Ω |
0.2% |
|
直流毫伏 |
100mV |
-10.00mV～110.00mV |
0.01mV |
0.2% |
|
直流電壓 |
5V |
-0.5000V～5.5000V |
1mV |
0.2% |
|
頻率 |
100Hz |
1.0Hz～110.0Hz |
0.1Hz |
0.2% |
|
1kHz |
0.100Hz～1.100Hz |
0.001kHz |
0.2% |
|
|
10kHz |
1.0kHz～11.0kHz |
0.1kHz |
0.2% |
|
|
模擬變速器 |
-20mA |
0～-22.000mA |
0.01mA |
0.2% |
|
直流電流 |
20mA |
0～22.000mA |
0.01mA |
0.2% |
|
熱電偶 |
R |
-40℃～1760℃
|
1℃ |
0.2% |
|
S |
-20℃～1760℃ |
0.1℃ |
||
|
K |
-200℃～1370℃ |
0.2% |
||
|
E |
-200℃～1000℃ |
|||
|
J |
-200℃～1200℃ |
|||
|
T |
-200℃～400℃ |
|||
|
N |
-200℃～1300℃ |
|||
|
B |
400℃～1800℃ |
1℃ |
0.2% |
|
|
熱電阻 |
Pt100 |
-200℃～850℃ |
0.1℃ |
0.2% |
|
Cu50 |
-50℃～150℃ |
