油罐車流量計產品詳情：

一、油罐車計量表概述

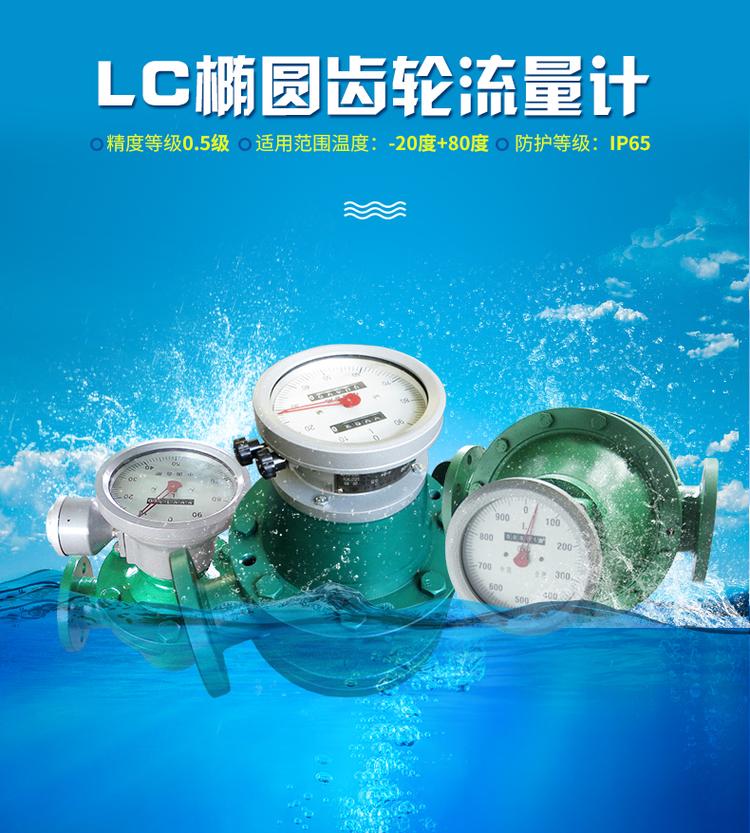

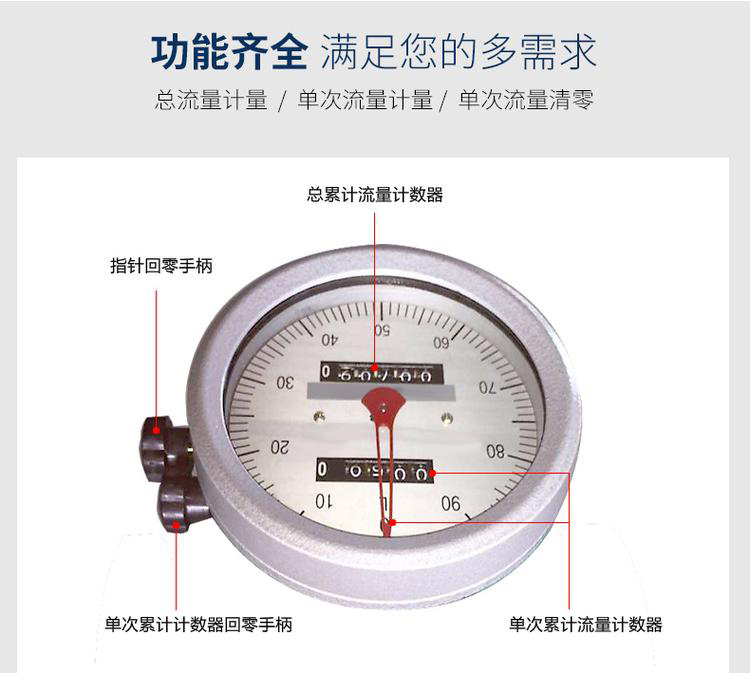

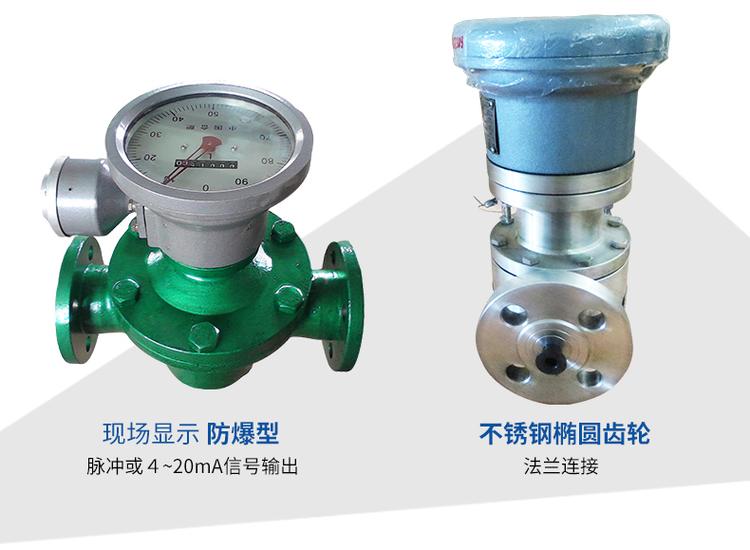

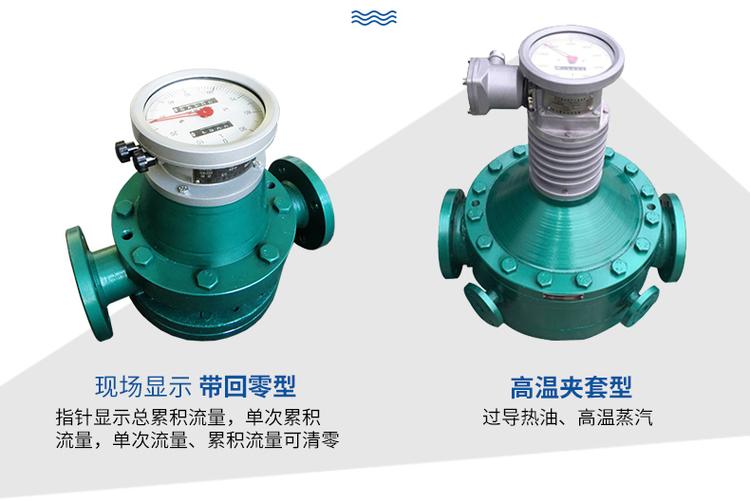

油罐車流量計是一種指針顯示，可以顯示瞬時流量和累積流量，并且累積流量可以回零裝置的輕型容積式流量?jī)x表，廣泛應用于柴油買賣計量，工程用油計量等。

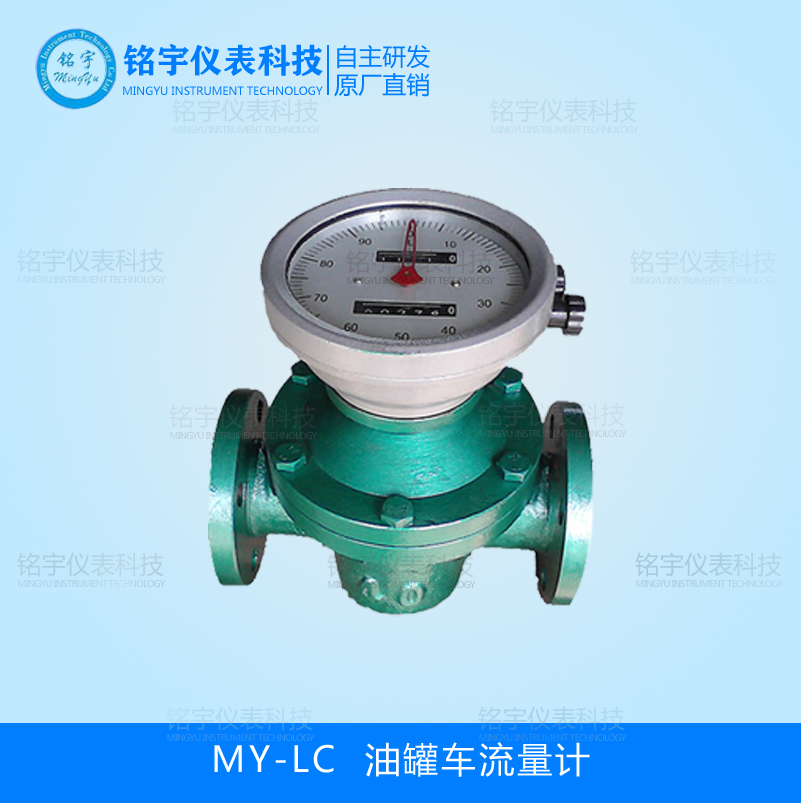

MY-LC系列油罐車流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段。

二、油罐車計量表測量原理
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

二，油罐車計量表優點：

按照要求正確安裝后的柴油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的柴油計量?jī)x表。但是，如果使用時被測介質的流量過小，糖漿流量計的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的柴油流量計對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。

其次，使用柴油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。

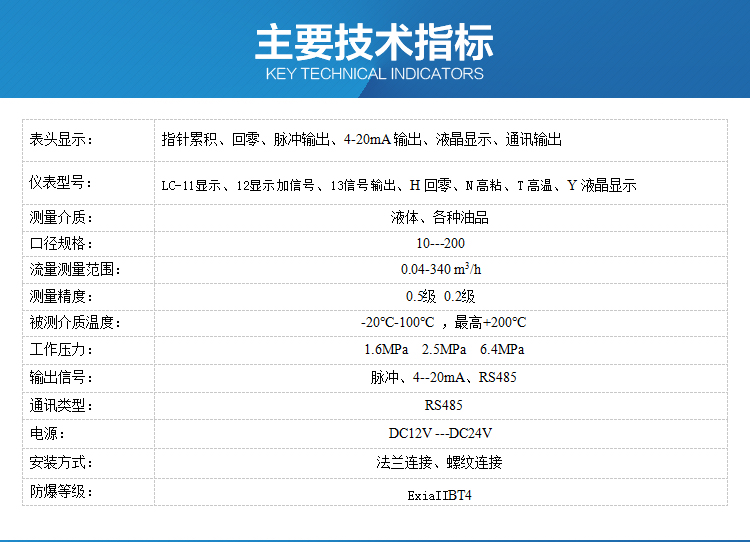

油罐車計量表主要技術參數

流量計連接方式: 法蘭連接:DN10～DN200

安裝方式: 水平、垂直

口徑系列: DN10，15，20，25，40，50，80，100

壓力損失: ≤0.1MPa

精度等級: 普通型0.5級，高精度0.2級

介質壓力: 普通型1.6MPa,高壓型3.2MPa

粘度范圍: 普通型:0.6～200mpa.s,

高粘度200～1000mpa.s

介質溫度: 普通型＜120℃，高壓型＜200℃

表體材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等

可以選裝油品過濾器

油罐車計量表測量范圍及工作壓力

型號		MY-LC-A鑄鐵		MY-LC-E鑄鋼		MY-LC-B不銹鋼
公稱壓力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度		2 — 200 mPa.s
被測液體溫度		-20℃～ 100℃

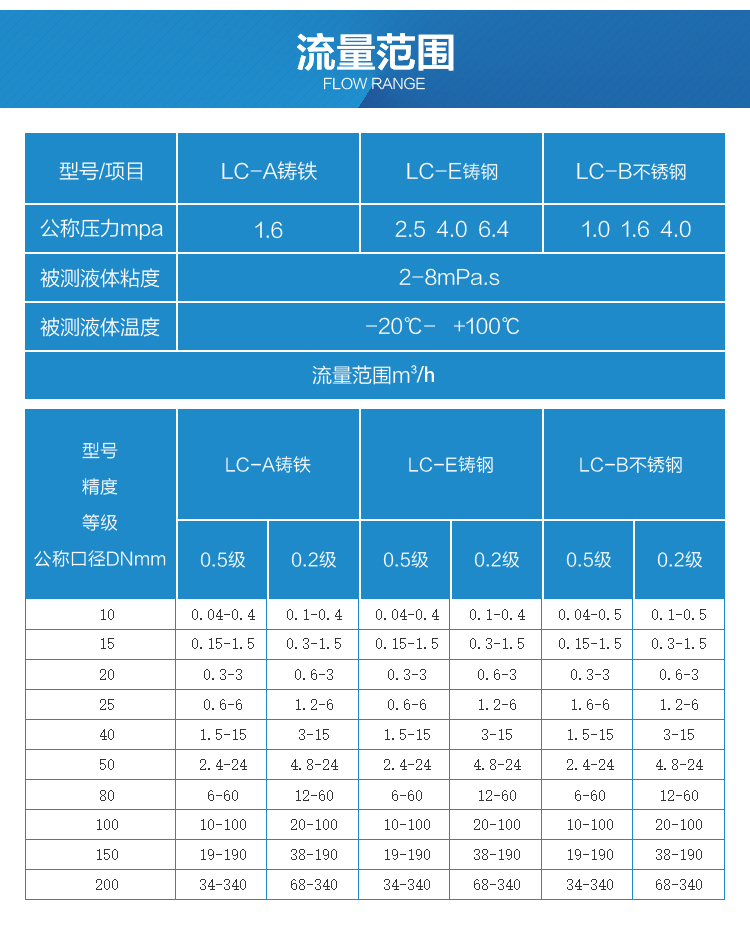

流 量 范 圍 m3h
型號 精度等級	MY-LC-A鑄鐵			MY-LC-E鑄鋼		MY-LC-B不銹鋼
公稱口徑（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

油罐車計量表跟定量控制儀（PLC）可實現的功能
1.可外接啟動、停止、清零按扭。

2.可同時控制閥及泵的開啟。
3.可設置8個常用量。
4.斷電，重新啟動后按之前定量值繼續定量。
5.可查詢定量次數，定量量值，定量時間。
6.安裝微型打印機可以打印定量數據。

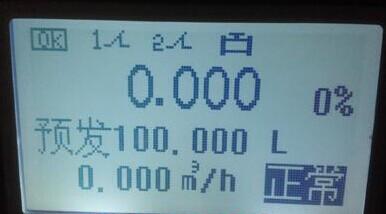

7.全中文液晶顯示，操作簡單方便。
8.可安裝大小閥控制定量，精度更精確。

以上特點是其他定量控制儀無法同時實現的，定量控制儀配置，而且可以根據用戶要求更改內部程序，使操作更符合現場要求。

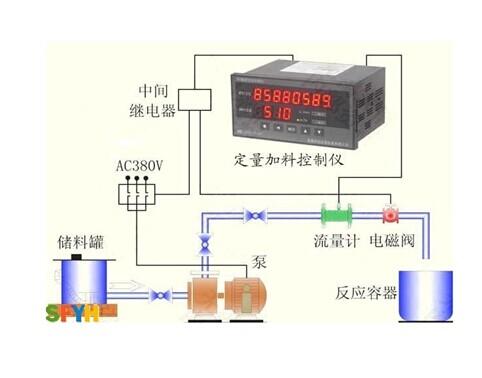

流量計、流量定量控制儀、電磁閥和配電箱

流體的定量計量、定量灌裝、定量配料

定量控制儀原理：

定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器

將流量信號傳給定量積算控制儀并開始計量，當流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。

定量控儀制技術要求

例如：給罐子定量加水（比如10L），在流量積算儀（定量控制儀）上輸入10L 的定量值，

然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),

流量積算儀開始累積，當累積數到達10L 后，流量積算儀繼電器斷開(電磁閥關閉，加

水燈滅),本次定量完成。

如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需

要暫停，可按下停止按鈕。如果定量值與上次一致直接按啟動按鈕即可。

定量控制儀要求：

控制儀輸入為4-20mA 或脈沖信號，帶外接啟動、停止、清零，兩個繼電器輸出。

繼電器到電磁閥需加一個中間繼電器，如果電磁閥是24V 供電，需增加一個24V 開關

電源。

注：指示燈、按鈕、中間繼電器、空氣開關、交流接觸器（可省）、定量控制儀（液晶

顯示）、控制箱、組成一個控制系統，控制現場（24VDC）電磁閥啟動或停止，另要加一個

總電源開關、流量計，電磁閥，需要按照現場要求來做。(配件可以用戶自己配)

定量控制儀特點：

1、控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整；

2、控制箱面板設有“啟動”、“停止”等按鍵，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學；

3、每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成；

4、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等；

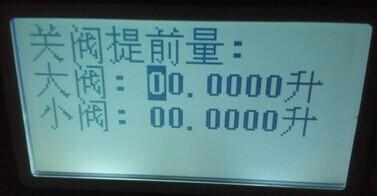

5、設有大小閥控制，分別控制大流量和小流量，達到精確的定量控制；

6、設有打料查詢功能，可查詢總打料次、每次打料時間、每次打料量等。
柴油流量計

銘宇儀表									銘宇儀表經營標識
基本型號	LC								橢圓齒輪流量計基本型號
口徑選擇		-□□							通徑大小
材料選擇			-A						鑄鐵
			-E						鑄鋼
			-B						不銹鋼

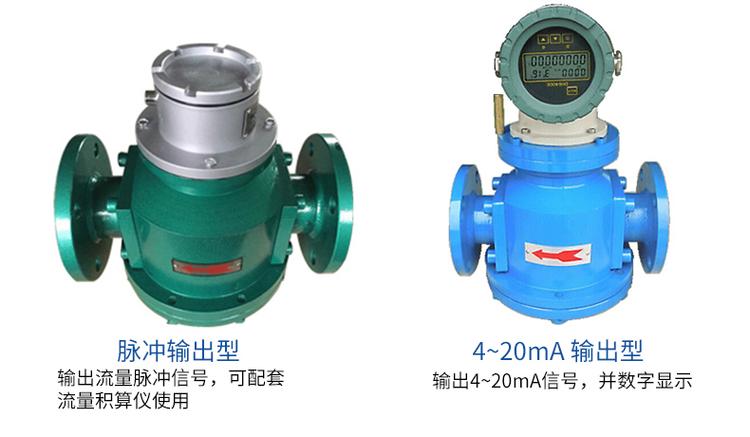

輸出信號				-2					無信號輸出
				-3					脈沖 DV24V供電
				-4					4～20mA DV24V供電
復零功能					-N				無復零功能
					-F				復零功能
過濾器						-N			無過濾器
						-G			含過濾器
流量選擇							（□～□）		流量范圍
